169
ASRock X79 Extreme4-M Motherboard
한 국 어

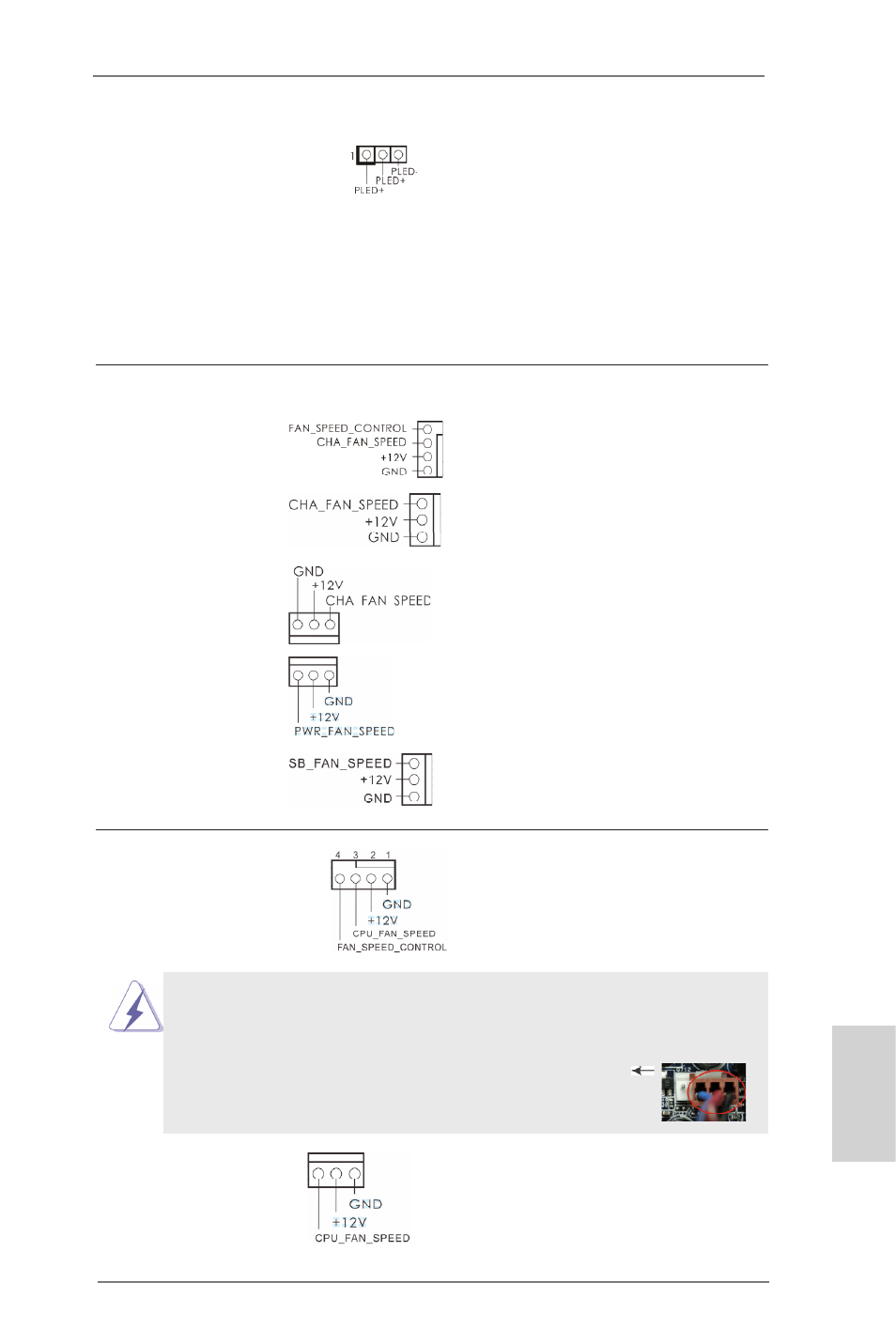

전원 LED 헤더 시스템 전원 상태를 표시하려
(3 핀 PLED1) 면 섀시 전원 LED 를 헤더에 연
(2 페이지 , 23 번 항목 참조 ) 결하십시오 . 시스템 작동 중에
는 LED 에 전원이 켜져 있습니
다 . S1 상태에서는 LED 가 계
속 깜박입니다 . S3/S4 상태 또
는 S5 상태에서는 LED 가 꺼집
니다 ( 전원 꺼짐 ).
섀시 / 전원 /SB 팬 커넥터
(4 핀 CHA_FAN1)
(2 페이지 , 10 번 항목 참조 )
(3 핀 CHA_FAN2)
(2 페이지 , 8 번 항목 참조 )
(3 핀 CHA_FAN3)
(2 페이지 , 29 번 항목 참조 )
(3 핀 PWR_FAN1)
(2 페이지 , 7 번 항목 참조 )
(3 핀 SB_FAN1)
(2 페이지 , 17 번 항목 참조 )
팬 케이블을 팬 커넥터에 연결
하고 접지 핀에는 검은색 전
선을 연결하십시오 . CHA_
FAN1/2/3 팬 속도는 UEFI 또는
AXTU 를 통하여 제어할 수 있습
니다 . CHA_FAN1, CHA_FAN2
및 CHA_FAN3 은 팬 제어를 지
원합니다 . SB_FAN1 는 팬 소리
가 조용합니다 .
본 머더보드가 4 핀 CPU 팬 ( 저소음 팬 ) 지원을 제공하기는 하지만 팬
속도 제어기능없이도 3 핀 CPU 팬을 성공적으로 작동할 수 있습니다 .
본 머더보드의 CPU 팬 커넥터에 3 핀 CPU 팬을 연결하려면 1-3 번 핀에
연결하십시오 .
1-3 번 핀에 연결됨
3 핀 팬 설치
CPU 팬 커넥터 CPU 팬 케이블을 이 커넥터에
(4 핀 CPU_FAN1) 연결하고 흑색 선을 접지 핀에
(2 페이지 , 6 번 항목 참조 ) 맞추십시오 .
(3 핀 CPU_FAN2)
(2 페이지 , 4 번 항목 참조 )
