182
ASRock X79 Extreme4-M Motherboard
シリアル ATA（SATA）
データケーブル（オプション）
日本語

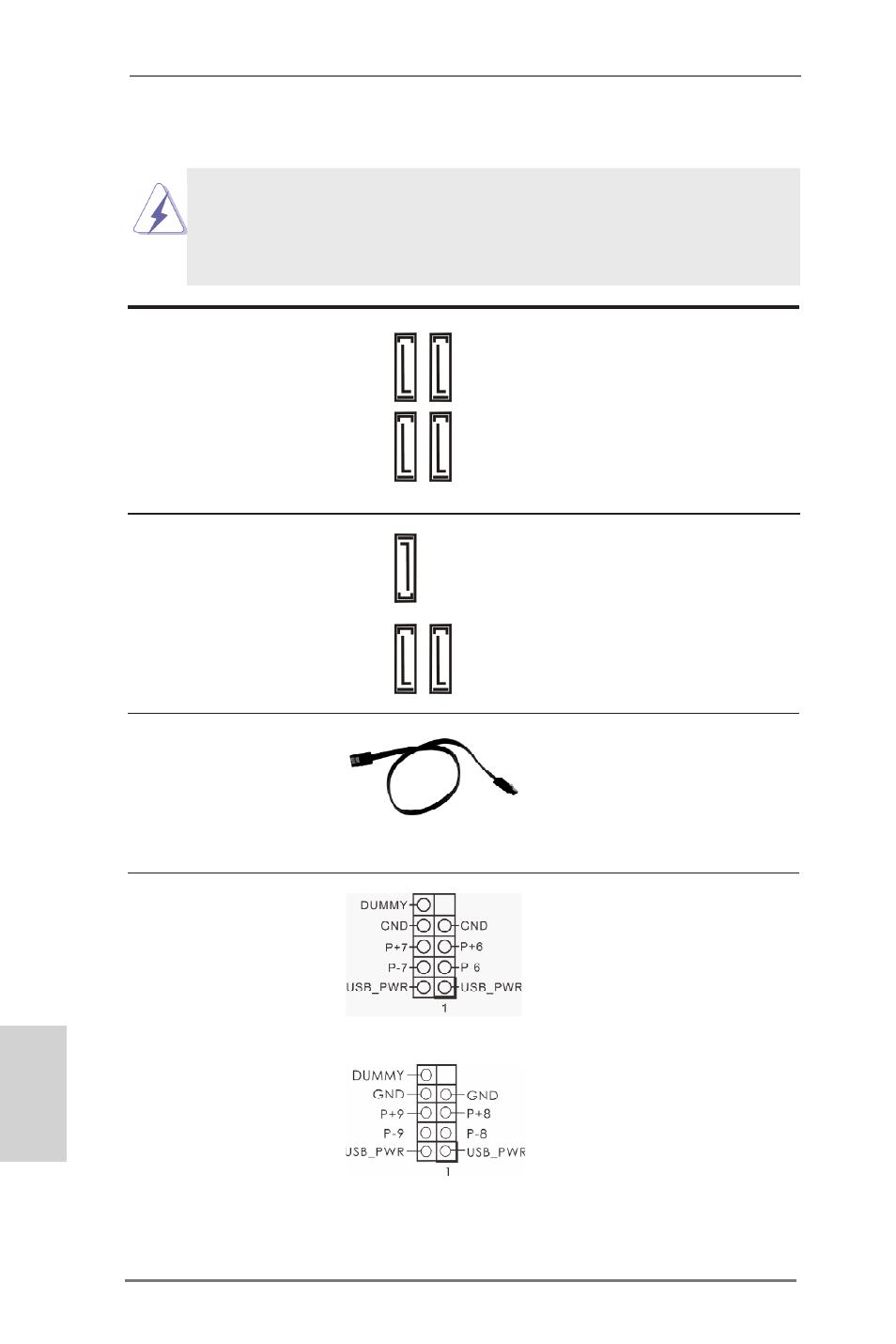

1.4 オンボードのヘッダとコネクタ類
。
オンボードのヘッダとコネクタ類はジャンパではありません。それらのヘッ
ダやコネクタにジャンパキャップをかぶせないでください。ヘッダやコネクタ
にジャンパキャップをかぶせると、マザーボードに深刻な影響を与える場
合があります。
シリアル ATAII コネクタ これら 4 本のシリアル ATAII
SATAII_0_1: (SATAII）コネクタは内蔵スト
ページ 2, アイテム 20 を参照 レーデバイスに使用する SATA
SATAII_2_3: データケーブルに対応していま
ページ 2, アイテム 21 を参照 す。現在の SATAII インタフェー :
スの最大データ転送速度は
3.0 Gb/s です。
シリアル ATA3 コネクタ これら 3 本のシリアル ATA3
SATA3_A0: (SATA3）コネクタは内蔵スト
ページ 2, アイテム 13 を参照 レーデバイスに使用する SATA
SATA3_0_1: データケーブルに対応していま
ページ 2, アイテム 19 を参照 す。現在の SATA3 インタフェー
スの最大データ転送速度は
6.0 Gb/s です。
SATA データケーブルのどちらかの
端をマザーボードの SATA / SATAII /
SATA3 ハードディスク、または
SATAII / SATA3 コネクタに接続できま
す。
USB 2.0 ヘッダ I/O パネルには、デフォルトの 6
(9 ピン USB_6_7) つの USB 2.0 ポート以外に、この
ページ２, アイテム 16 を参照 マザーボードに 2 つの USB 2.0
ヘッダが搭載されています。それ
ぞれの USB 2.0 ヘッダは 2 つの
USB 2.0 ポートをサポートできま
す。
(9 ピン USB_8_9)
ページ２, アイテム 15 を参照
SA
TAII_2 SA
TAII_0
SA
TAII_3 SA
TAII_1
SA
TA3_0 SA
TA3_A0
SA
TA3_1
