140
ASRock X79 Extreme4-M Motherboard
Por
tuguês

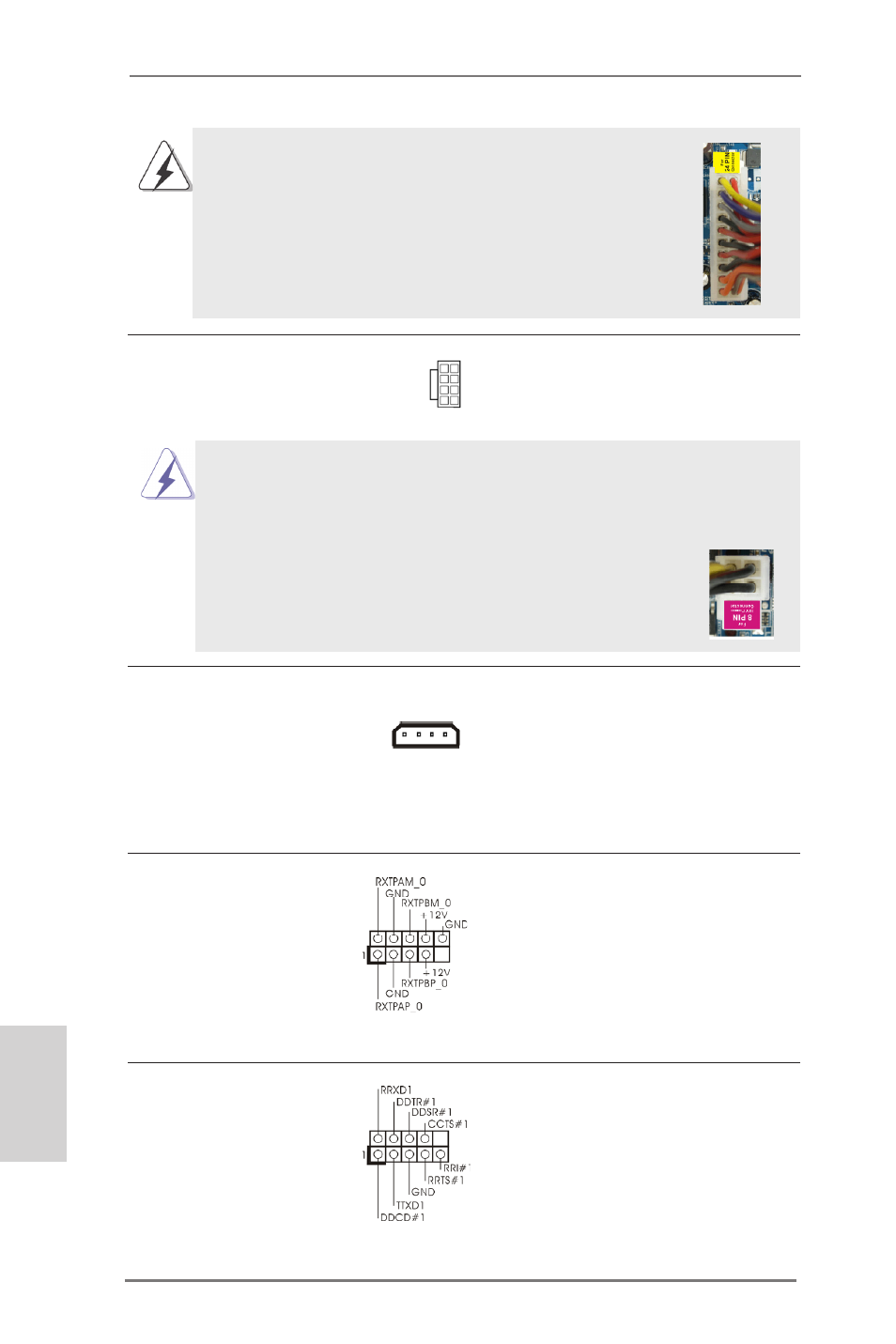

Instalação da Fonte de alimentação ATX de 20 Pinos
12
1
24
13
Embora esta placa-mãe providencie um conector de
energia ATX de 24 pinos, pode apesar disso funcionar
com a adapta-ção de uma fonte de energia tradicional
de 20 pinos. Para usar a fonte de alimentação de 29
pinos, por favor ligue a sua fonte de alimentação com
o Pino 1 e o Pino 13.
Conector de força do ATX 12V Ligue a fonte de alimentação
(ATX12V1 de 8 pinos) ATX 12V neste conector.
(veja a folha 2, No. 1)
Embora esta placa-mãe providencie um conector de energia ATX 12V
de 8 pinos, pode apesar disso funcionar com a adapta-ção de uma
fonte de energia tradicional de 4 pinos. Para usar a fonte de
alimentação de 4 pinos, por favor ligue a sua fonte de alimentação
com o Pino 1 e o Pino 5.
5 1
8 4
5 1
8 4
Instalação da Fonte de alimentação ATX 12V de 4 Pinos
Conector de alimentação SLI/XFIRE Nгo й necessário utilizar este
(SLI/XFIRE_PWR1 de 4 pinos) conector, mas deverá ligá-lo a
(veja a folha 2, No. 39) um conector de alimentação de
disco rígido quando estiver a
utilizar duas placas gráficas
com esta placa principal.
SLI/XFIRE_POWER1
Conector de porta de série Este conector COM1 suporta
(COM1 de 9 pinos) um módulo de porta de série.
(veja a folha 2, No. 31)
Conector IEEE 1394 Para além de uma porta IEEE
(FRONT_1394 de 9 pinos) 1394 predefinida no painel de
(veja a folha 2, No. 32) E/S, existe um conector IEEE
1394 nesta placa principal. Este
conector IEEE 1394 suporta
uma porta IEEE 1394.
