ASRock X79 Extreme4-M Motherboard
日本語

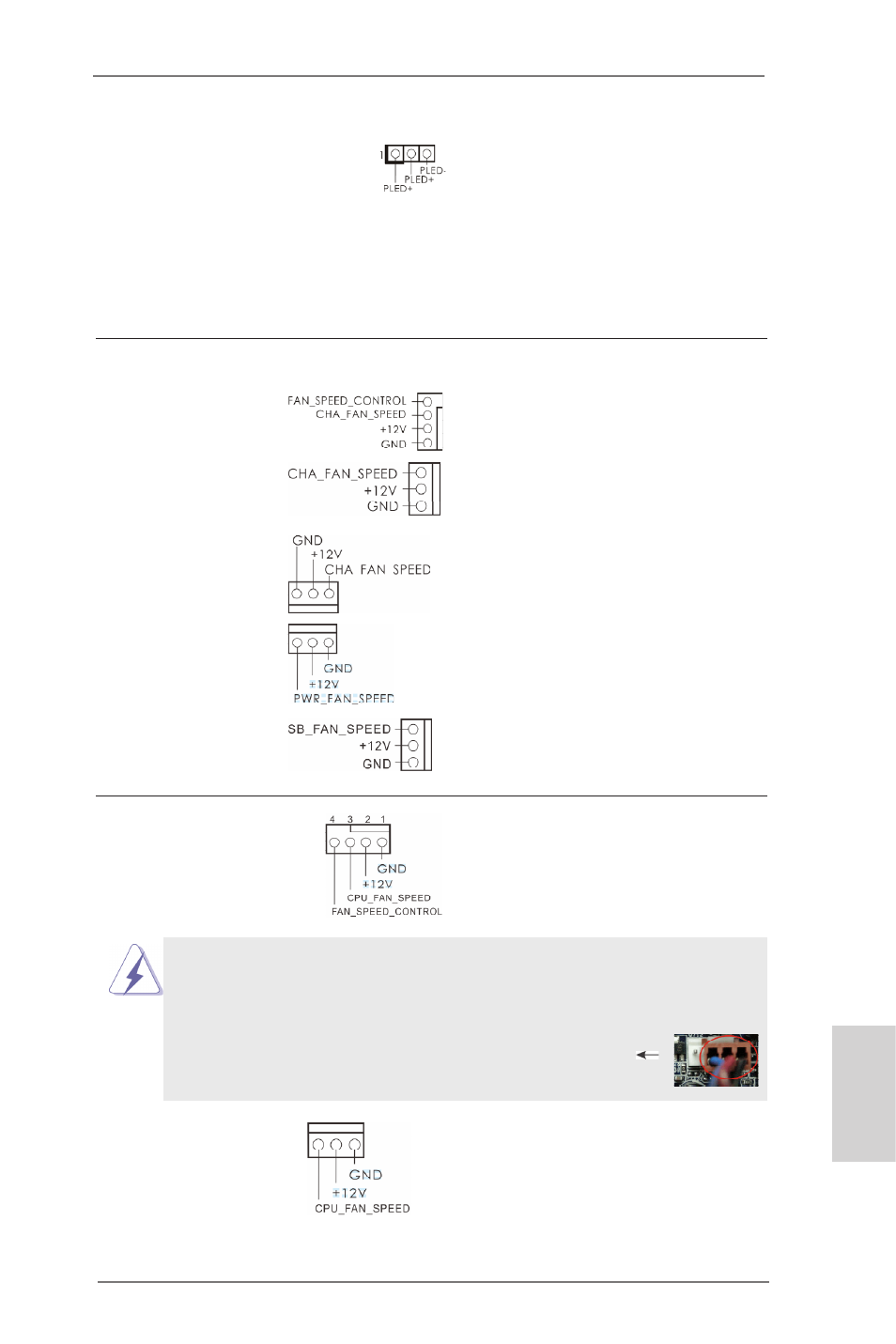

電源 LED ヘッダー シャーシ電源 LED をこのヘッダーに
(3 ピン PLED1) 接続し、システム電源ステータスを
ページ２, アイテム 23 を参照 示すようにしてください。LED はシ
ステムが動作中の際にオンになりま
す。S1 ステータスでは LED は点滅
し続けます。S3/S4 ステータス、ま
たは S5 ステータス ( 電源オフ ) の場
合、LED は消灯します。
シャーシおよび電源 /SB ファンコネクタ
(4 ピン CHA_FAN1)
ページ２, アイテム 10 を参照
(3 ピン CHA_FAN2)
ページ２, アイテム 8 を参照
(3 ピン CHA_FAN3)
ページ２, アイテム 29 を参照
(3 ピン PWR_FAN1)
ページ２, アイテム 7 を参照
(3 ピン SB_FAN1)
ページ２, アイテム 17 を参照
ファンケーブルをファンコネクタ
に接続し、黒いワイヤをアースピ
ンに合わせてください。CHA_
FAN1/2/3 ファン速度は、UEFI ま
たは AXTU を通して制御可能でき
ます。CHA_FAN1、CHA_FAN2 お
よび CHA_FAN3 は、ファンコン
トロールをサポートします。 SB_
FAN1 は、静音ファンをサポートし
ます。
CPU ファンコネクタ このコネクタには CPU ファケー
(4 ピン CPU_FAN1) ブルを接続します。黒いコードは
ページ２, アイテム 6 を参照 アースピンに接続してください。
このマザーボードでは 4 ピン CPU ファン ( クワイエットファン ) がサポートされて
いますが、ファン速度コントロール機能がない場合でも、3 ピン CPU ファンは正常
に作動します。3 ピン CPU ファンをこのマザーボードの CPU ファンコネクタに接続
しようとしている場合、ピン 1-3 に接続してください。
接続されたピン 1-3
3 ピンファンのインストール
(3 ピン CPU_FAN1)
ページ２, アイテム 4 を参照
