ASRock X79 Extreme4-M - Manual (Page 86)

86
ASRock X79 Extreme4-M Motherboard
Italiano

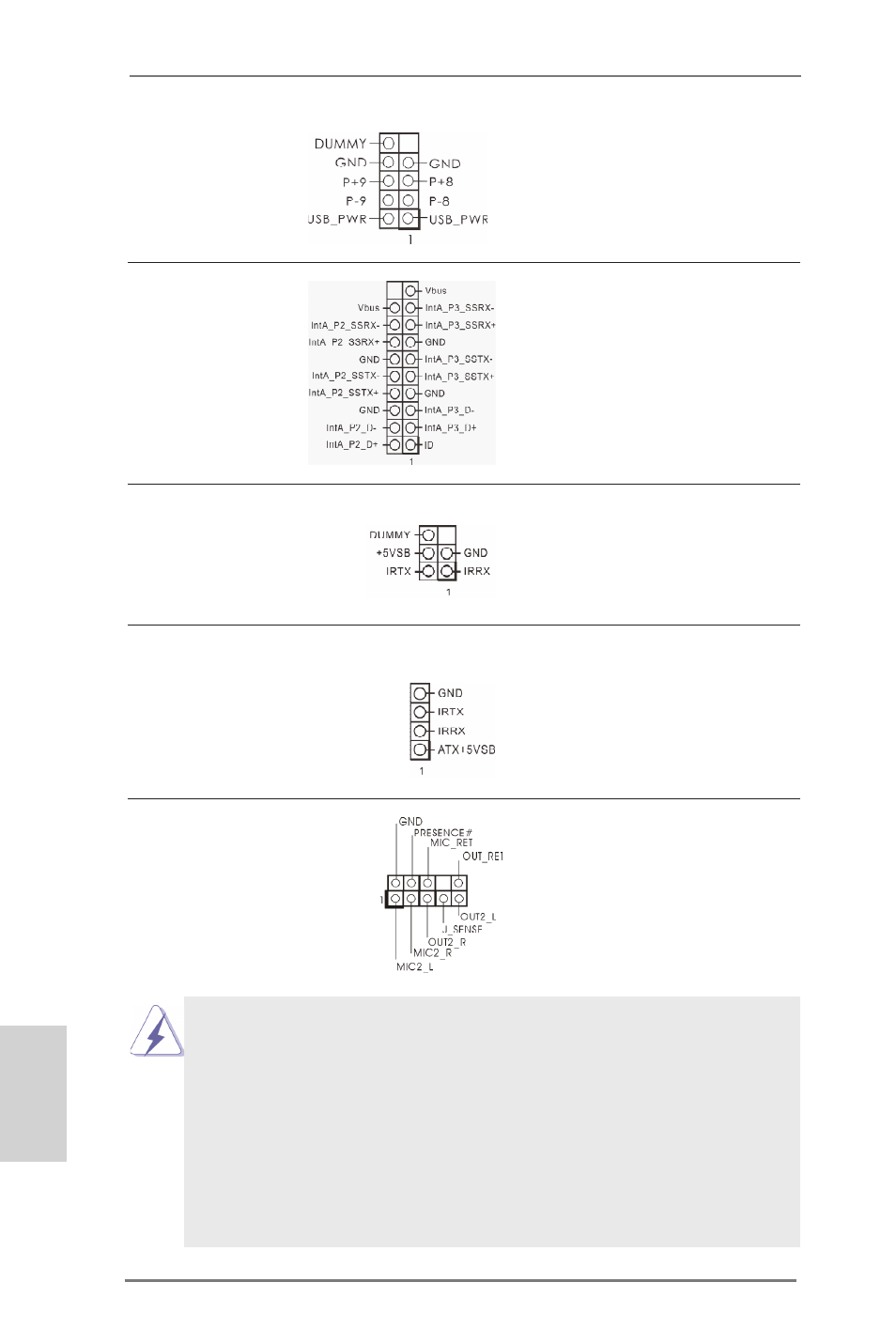

(9-pin USB_8_9)
(vedi p.2 Nr. 15)
Collettore USB 3.0 Oltre alle due porte USB 3.0
(19-pin USB3_2_3) standard del pannello I/O,
(vedi p.2 Nr. 11) questa scheda madre è dotata
di un header USB 3.0 che
supporta due porte USB 3.0.
Collettore modulo infrarossi Questo collettore supporta
(5-pin IR1) moduli ad infrarossi optional
(vedi p.2 Nr. 12) per la trasmissione e la
ricezione senza fili.
Connettore modulo infrarosso consumer Questo connettore può essere
(4-pin CIR1) utilizzato per collegare
(vedi p.2 Nr. 14) dispositivi all’infrarosso
consumer, come ad esempio
apparecchiature HI-FI, TV, ecc.
Connettore audio sul È un’interfaccia per il cavo del
pannello frontale pannello audio. Che consente
(9-pin HD_AUDIO1) connessione facile e controllo
(vedi p.2 Nr. 33) dei dispositivi audio.
1. La caratteristica HDA (High Definition Audio) supporta il rilevamento dei
connettori, però il pannello dei cavi sul telaio deve supportare la funzione
HDA (High Definition Audio) per far sì che questa operi in modo corretto.
Attenersi alle istruzioni del nostro manuale e del manuale del telaio per
installare il sistema.
2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio
del pannello anteriore, come indicato di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
