136
ASRock X79 Extreme4-M Motherboard
Por
tuguês
SA
TAII_2 SA
TAII_0
SA
TAII_3 SA
TAII_1

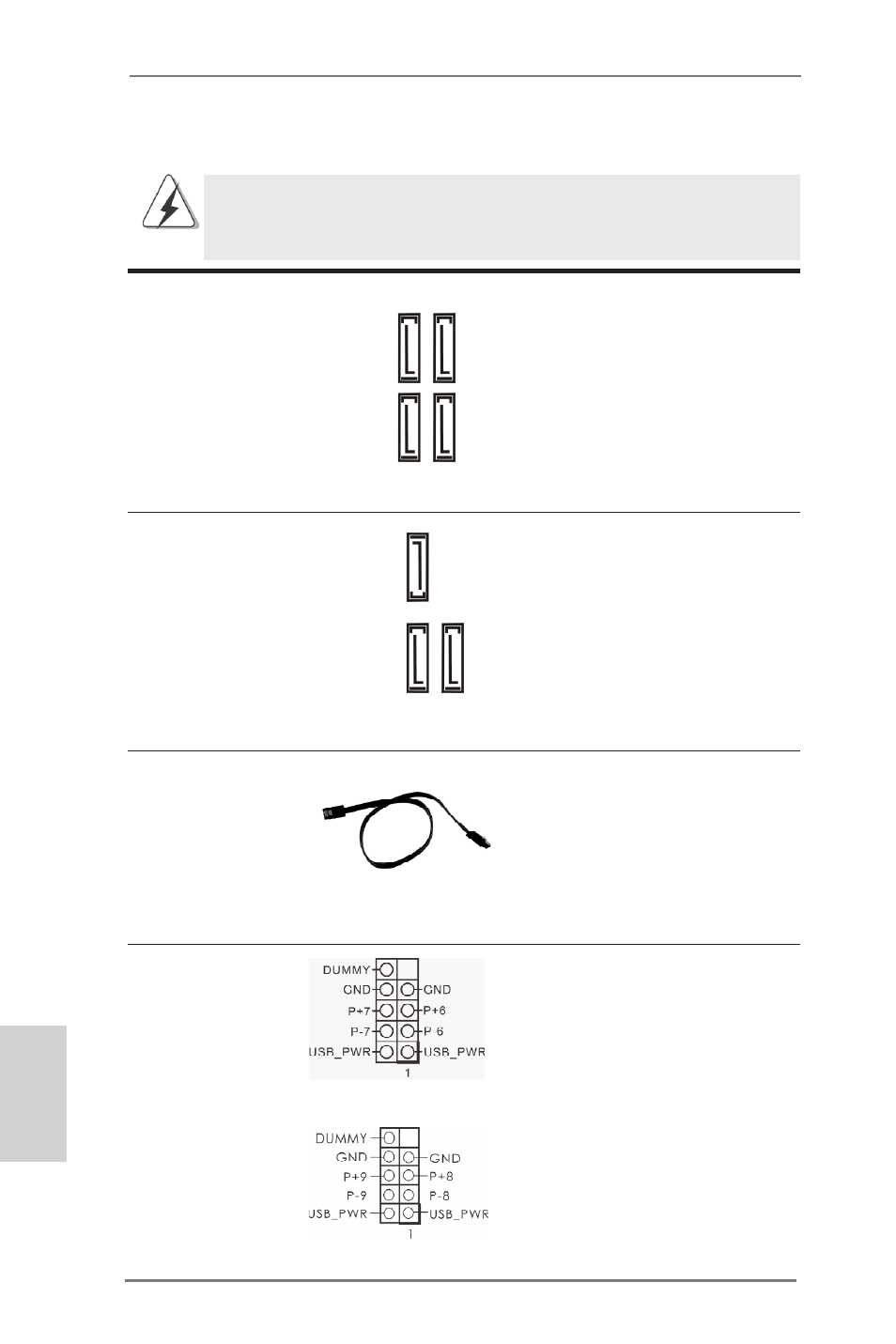

1.4 Conectores
Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper
sobre estes conectores. A colocação de pontos de jumper sobre os
conectores causará danos irreversíveis à placa-mãe.
Conectores ATAII Serial Estes quatro conectores Serial
(SATAII_0_1: veja a folha 2, No. 20) ATA (SATAII) suportam
(SATAII_2_3: veja a folha 2, No. 21)
unidades de disco rígido SATA
ou SATAII como dispositivos de
armazenamento internos. A
atual interface SATAII permite
uma taxa de transferência de
dados de até 3.0 Gb/s.
Conectores ATA3 Serial Estes três conectores Serial
(SATA3_A0: veja a folha 2, No. 13) ATA (SATA3) suportam
(SATA3_0_1: veja a folha 2, No. 19) unidades de disco rígido SATA
ou SATA3 como dispositivos de
armazenamento internos. A
atual interface SATA3 permite
uma taxa de transferência de
dados de até 6.0 Gb/s.
SA
TA3_0 SA
TA3_A0
SA
TA3_1
Cabo de dados Tanto a saída do cabo de Serial
ATA (SATA) dados SATA pode ser
(opcional) conectado ao disco rígido
SATA / SATAII / SATA3 quanto
o conector SATAII / SATA3 na
placa mãe.
Cabezal USB 2.0 Além das seis portas USB
(USB_6_7 de 9 pinos) 2.0 por defeito no painel de
(veja a folha 2, No. 16) entrada/saída, há dois
ligações USB 2.0 nesta placa-
mãe. Cada ligação USB 2.0
pode suportar dois portas USB
(USB_8_9 de 9 pinos) 2.0.
(veja a folha 2, No. 15)
