184

ASRock X79 Extreme4-M Motherboard

日本語

Windows

®

7 / 7 64-bit / Vista

TM

/ Vista

TM

64-bit OSの場合:

Realtek コントロールパネルから

“FrontMic” ( フロントマイ

ク ) タブを開きます。

“Recording Volume”( 録音音量 ) を調

整します。

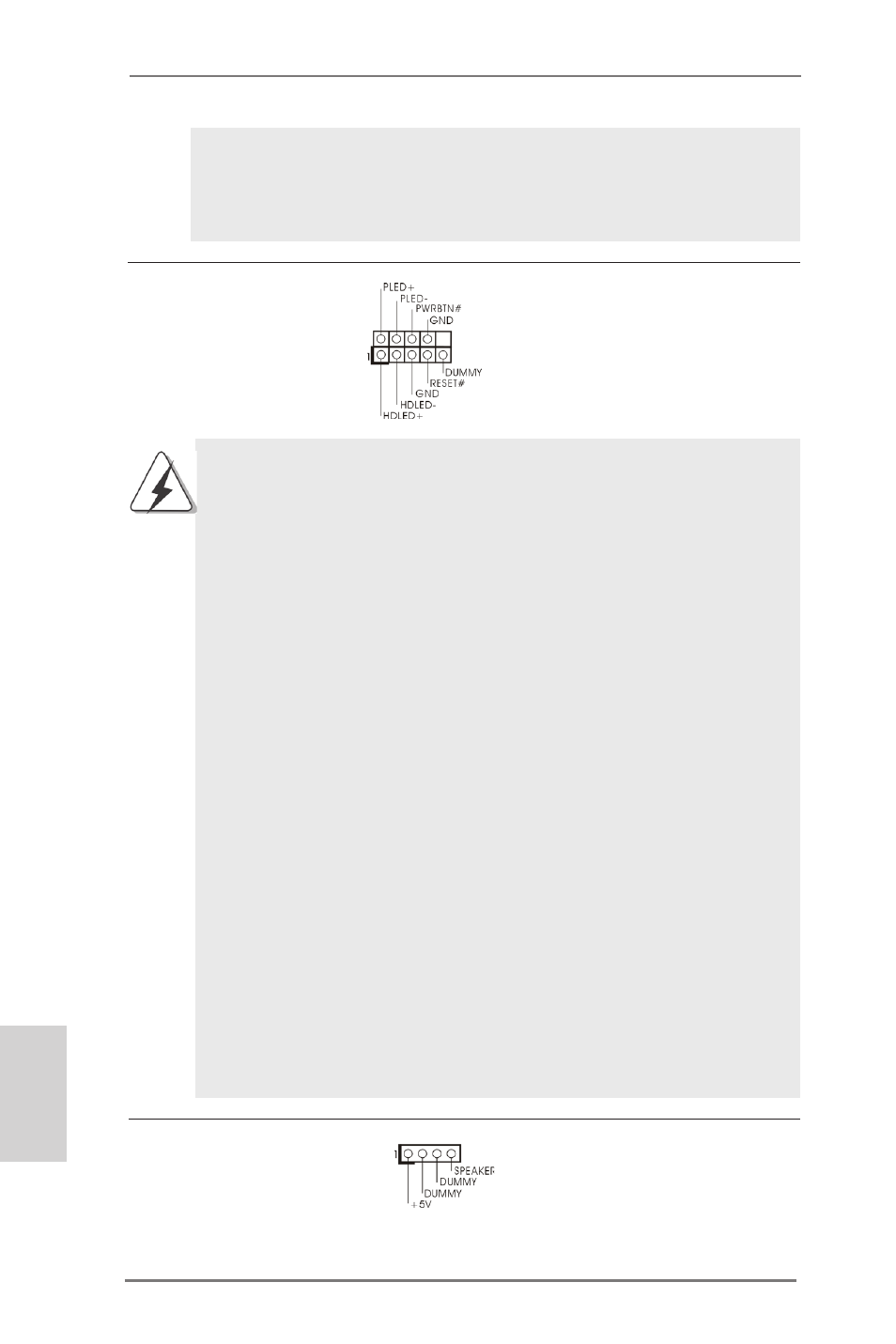

システムパネルコネクタ

このコネクタは数種類のシステム

(9 ピン PANEL1)

ロントパネルの機能を提供しま

ページ2, アイテム 24 を参照

す。

シャーシに付いている電源スイッチ、リセットスイッチ、システムス

テータスインジケータを下記のピン割り当て指示に従ってこのヘッダに

接続します。ケーブルを接続する前にピンの正負極性にご注意くださ

い。

PWRBTN ( 電源スイッチ ):

前面パネルに付いている電源スイッチに接続します。電源スイッチによ

るシステム電源オフ方法を設定して変更することも可能です。

RESET ( リセットスイッヱ ):

シャーシの前面パネルに付いているリセットスイッチに接続します。コ

ンピュータがフリーズし、正常な再起動をしない場合は、リセットス

イッチを押してコンピュータを再起動します。

PLED ( システム電源 LED):

シャーシの前面パネルに付いている電源ステータスインジケータに接続

します。LED は、システムが動作しているときに点灯します。LED はシ

ステムが S1 スリープ状態のときに点滅します。システムが S3 または

S4 スリープ状態になるか、電源オフ (S5) になると、LED は消灯します。

HDLED ( ハードドライブアクティビティ LED):

シャーシの前面パネルに付いているハードドライブアクティビティ LED

に接続します。LED は、ハードドライブがデータの読み込みまたは書き

込み動作をしているときに点灯します。

前面パネルのデザインはシャーシによって異なります。前面パネルモ

ジュールは、主に電源スイッチ、リセットスイッチ、電源 LED、ハード

ドライブア クティビティ LED、スピーカーなどから構成されています。

シャーシの前面パネルモジュールをこのヘッダに接続する際は、ワイヤ

とピンの割り当てが正 しく対応していることを確認してください。

シャーシスピーカーヘッダ

シャーシのスピーカーとこヘッ

(4 ピン SPEAKER1)

ダを接続してください。

ページ2, アイテム 22 を参照
