Кріплення кронштейнів
монітора до телевізора з
випуклою задньою стінкою
Перш за все переконайтеся, що діаметр болтів (h,i,j,k) відповідає
вимогам вашого телевізора. Після того, як ви визначилися з
правильним діаметром, будь ласка продивіться наведені нижче
ілюстрації. Прикрутіть кронштейни до телевізора за допомогою
болтів, використовуючи потрібну стопорну шайбу (l,m,n,o) і шайбу
(r,s), а також вставку (p,q). для болтів M4, або M5 вам знадобиться інша
шайба M4/M5 між кронштейном монітора та вставкою. Будь ласка
упевніться, що кронштейни монітора знаходяться у вертикальному
положенні і на одному рівні один з одним.
Болт M4 Болт M6
Болт M5 Болт M8

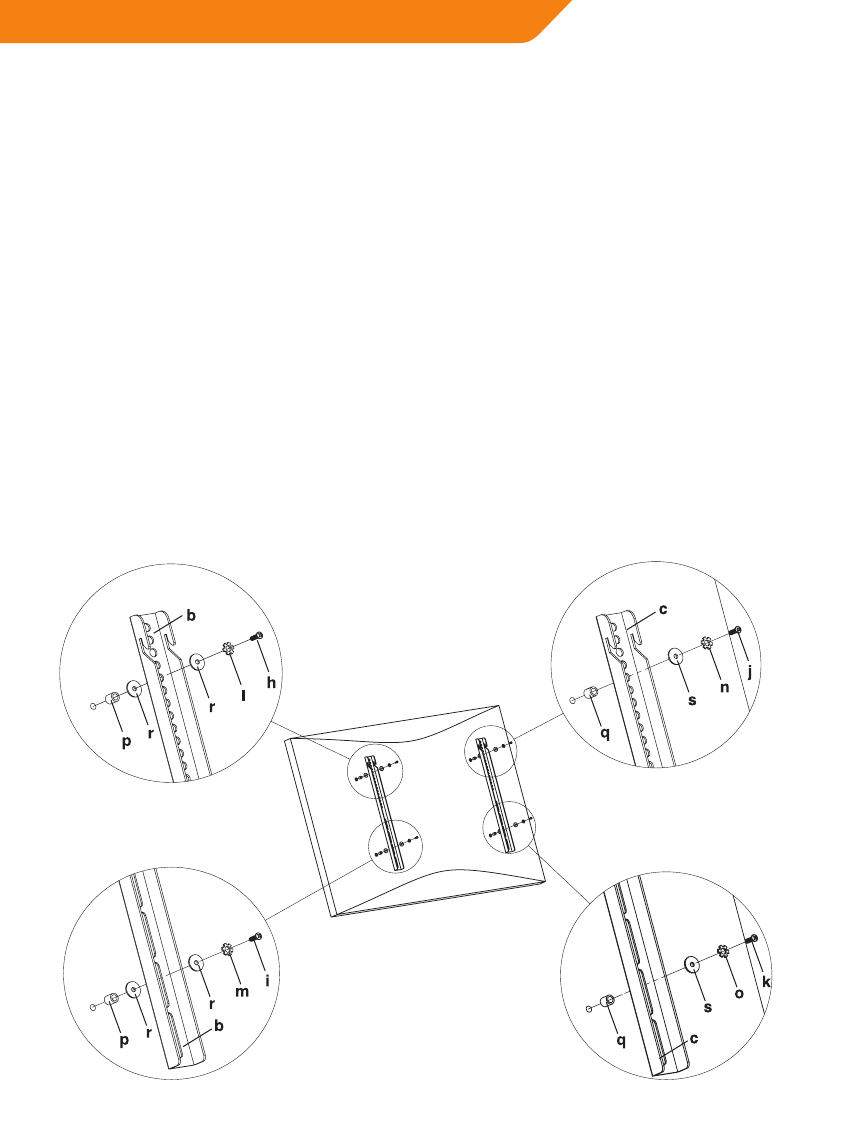

діаграма 1B
