DE
Montage der
Bildschirmhalterungen an
Fernseher mit gewölbter
Rückseite

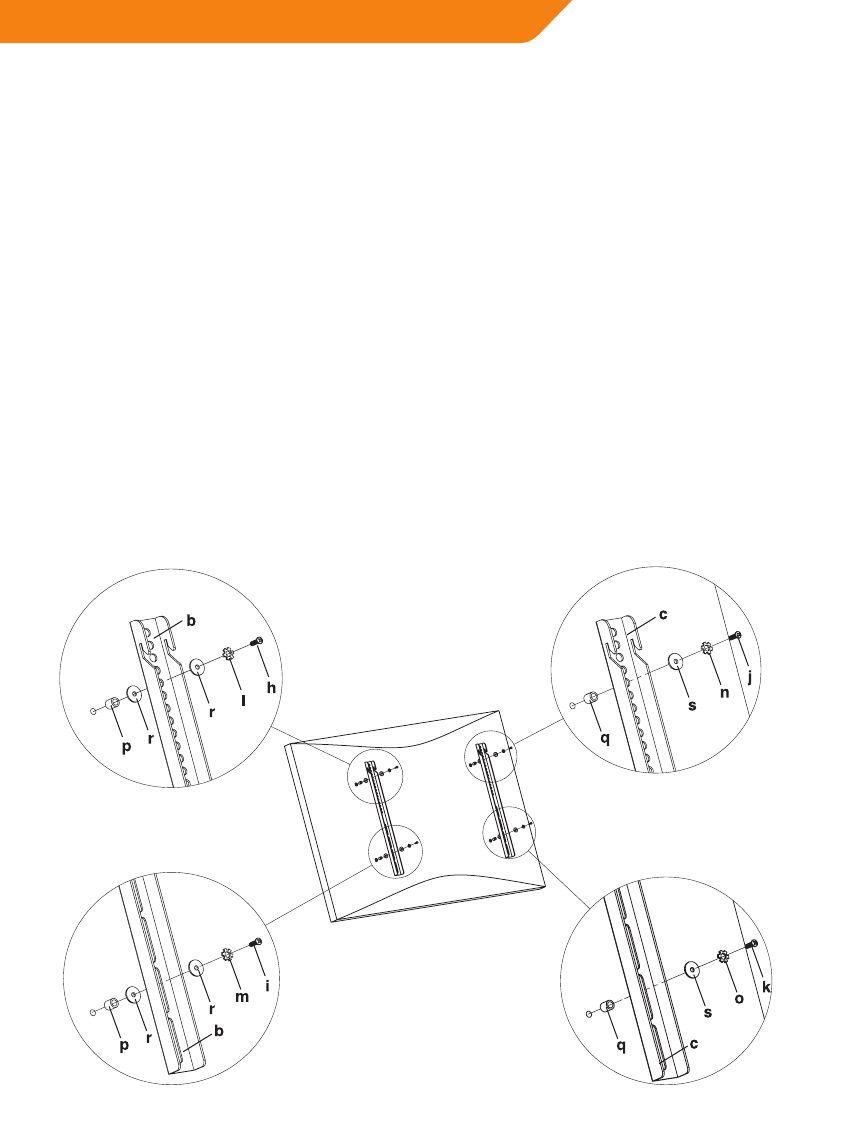

Finden Sie zunächst den korrekten Befestigungsbolzen (h, i, j, k) für
Ihren Fernseher. Betrachten Sie nun die nachstehende Abbildung.
Drehen Sie die Bolzen mit den korrekten Zahnscheiben (l, m, n, o),
Unterlegscheiben (r, s) und Abstandhalter (p, q). Für die M4 oder M5
Bolzen benötigen Sie eine weitere Unterlegscheibe M4/M5 zwischen
der Bildschirmhalterung und dem Abstandhalter. Bitte achten Sie darauf,
dass die Bildschirmhalterungen senkrecht und waagerecht ausgerichtet
sind.
Bolzen M4
Bolzen M6
Bolzen M5
Bolzen M8
Abbildung 1B
