51
FI

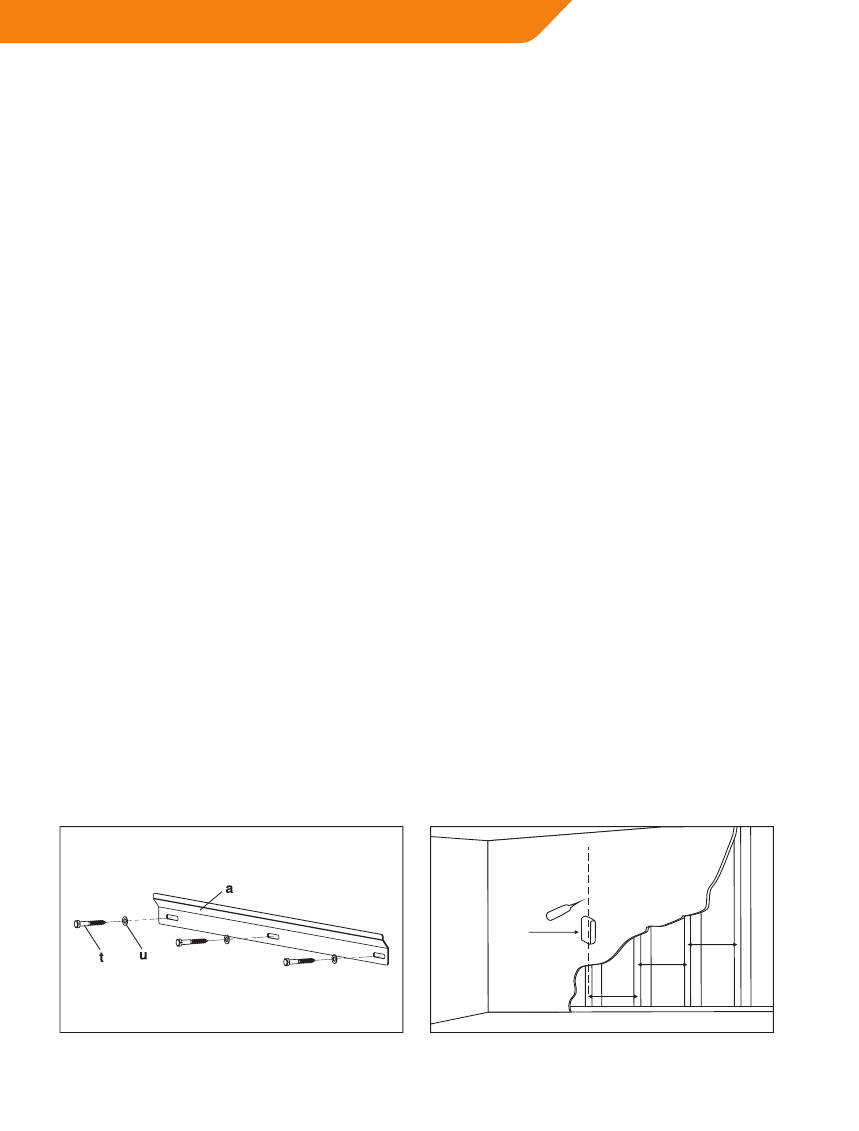

Kaavio 2A Kaavio 2B
Pystytuen
paikannin
16’’
16’’
16’’
Seinälevyn kiinnittäminen
seinään
Asennus tiili- tai betoniseinään:
Käytä seinälevyä (a) mallineena merkitäksesi 3 reiän paikkaa seinään.
Varmista, että reiät ovat samalla tasolla. Esiporaa nämä reiät 3/8”(10
mm) kiviporalla vähintään 2.4”(60mm) syvyisiksi. Kiinnitä betonikiinnike
(v) jokaiseen reikään. Varmista, että kiinnike on painettu kokonaan
betonipintaa vasten, vaikka sen pinnalla olisikin kuivaseinä tai muu
kerros. Kiinnitä seinälevy seinään käyttämällä 3kpl kansipultteja (t) ja
3kpl kansipultin tiivisteitä (u) kaavion 2A esittämällä tavalla.
Kiinnitys puutukiin:
Seinälevy (a) tulee kiinnittää kahteen puutukeen, joiden välinen
etäisyys on vähintään 16”(406mm). Käytä palkin paikanninta löytääksesi
kaksi vierekkäistä palkkia. Palkkien sijainti voidaan tarkastaa ohuella
lävistimellä tai naulalla kaavion 2B esittämällä tavalla. Esiporaa 2.4”(60
mm) syvyinen reikä halutulle korkeudelle kumpaankin palkkiin 5/32”(4
mm) poranterällä. Varmista, että nämä reiät ovat suunnilleen keskellä
palkkeja ja samassa tasossa. Kiinnitä seinälevy seinään käyttämällä 2kpl
kansipulttia (t) ja 2kpl kansipultin tiivistettä (u).
