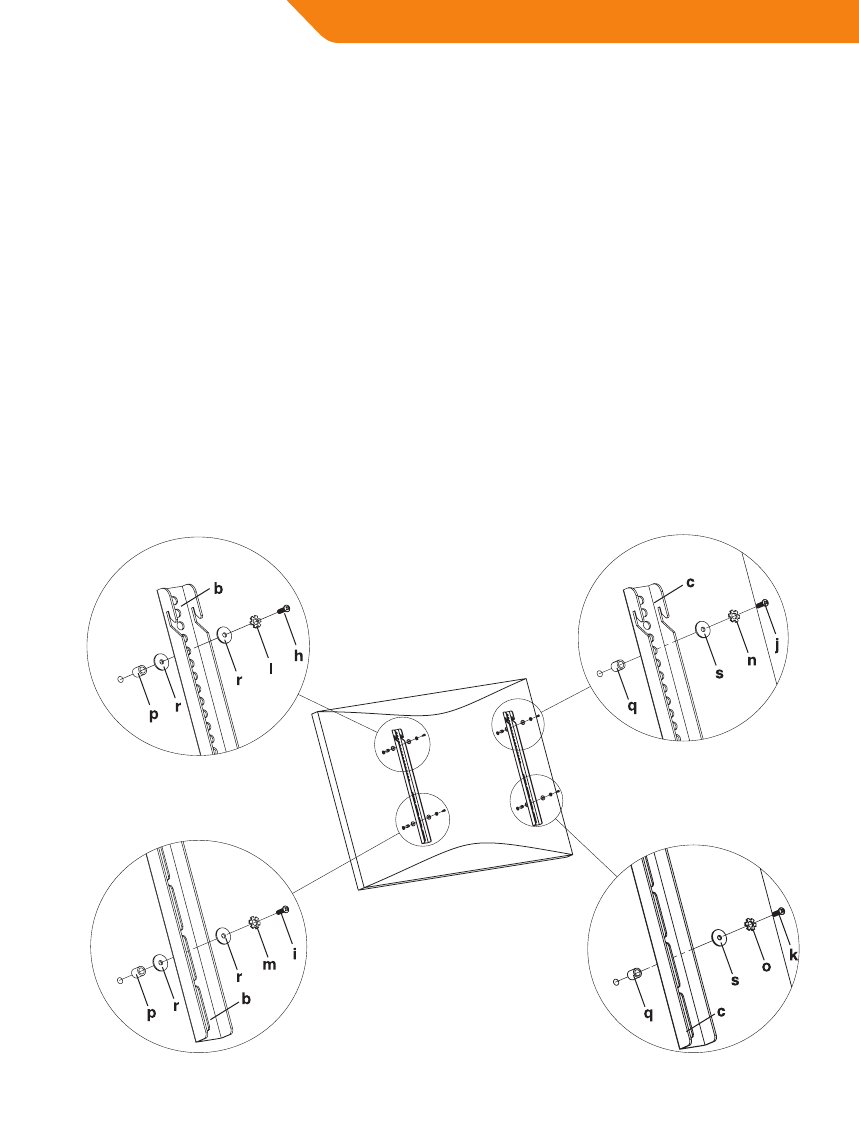

Kaavio 1B
Näytön tukien kiinnittäminen
televisioon, jossa kaareva
takaosa
Tarkasta ensin televisiollesi sopiva (h, i, j, k) pultin läpimitta.
Tarkastettuasi läpimitan, katso alla oleva kaaviokuva. Pultit kierretään
televisioon käyttämällä oikeaa lukitusrengasta (l, m, n, o), tiivistettä(r, s)
ja välikappaletta (p, q). M4 ja M5 pulteille tarvitaan toinen M4/M5 tiiviste
näytön varren ja välikappaleen välille. Varmista, että näytön varret on
keskitetty poikittaissuunnassa, ja että ne ovat samalla tasolla toistensa
kanssa.
