Monitorikinnituste
paigaldamine kumera
tagaküljega televiisorile
Esmalt tehke kindlaks Teie telerile sobivad poltide (h, i, j, k) läbimõõdud.
Pärast korrektse diameetri kindlaks tegemist tutvuge alltoodud
skeemiga. Kruvige polt teleri külge, kasutades sobivaid lukustusseibe
(l, m, n, o) ja seibe (r, s) ning vahedetaile (p, q). M4 ja M5 poltide jaoks
tuleb monitori kinnitusdetaili ja vahedetaili vahele paigaldada veel üks
M4/M5 seib. Veenduge, et monitori kinnitusdetailid asuvad vertikaalses
keskpunktis ning on üksteisega kohakuti.
M4 diameetriga polt
M6 diameetriga polt
M5 diameetriga polt
M8 diameetriga polt

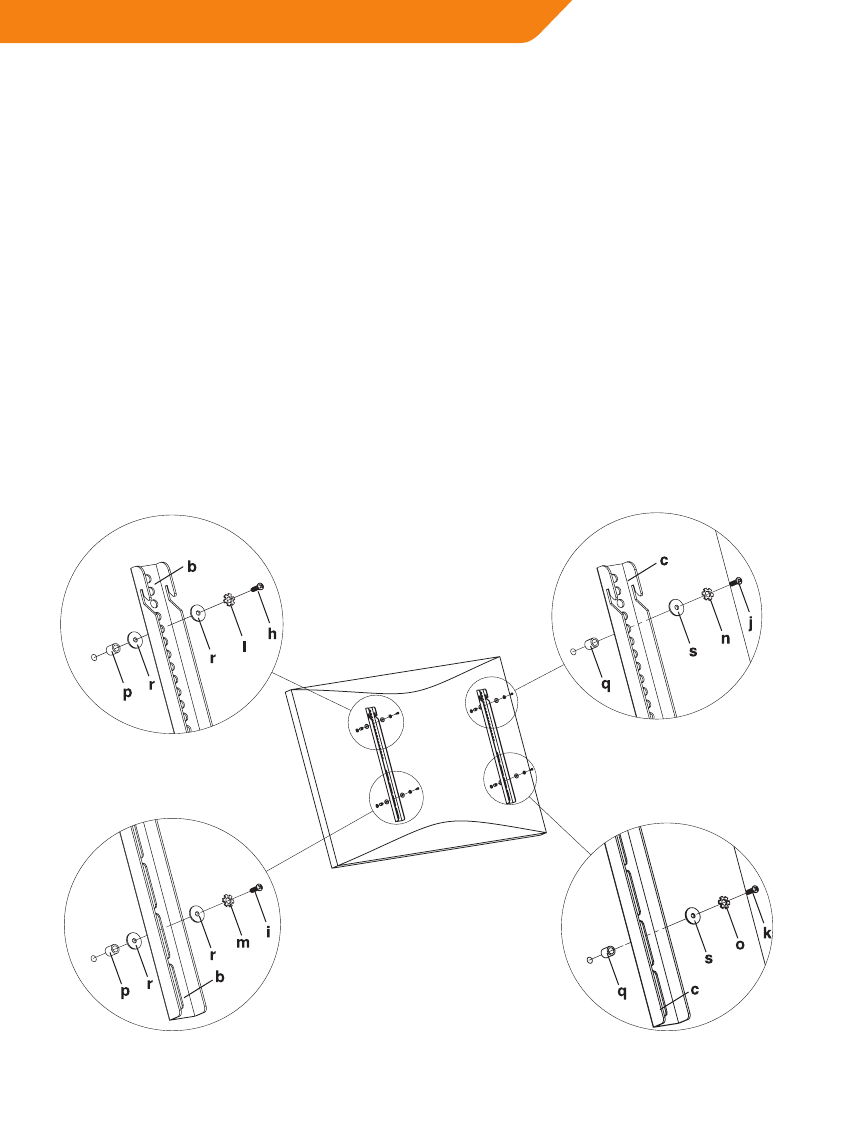

Diagramm 1B
