56
SE
Montera skärmkonsoler till en
TV med platt baksida
Se först och främst till vilken diametern på bult (d, e, f, g) din tv kräver.
När du har bestämt rätt diameter, se det relativa diagrammet nedan.
Trä bulten i TVn genom att använda rätt låsbricka (L, M, N, O) och
mutterbricka (r, s). Se till att skärmkonsolen är vertikalt centrerad och i
höjd med varandra.

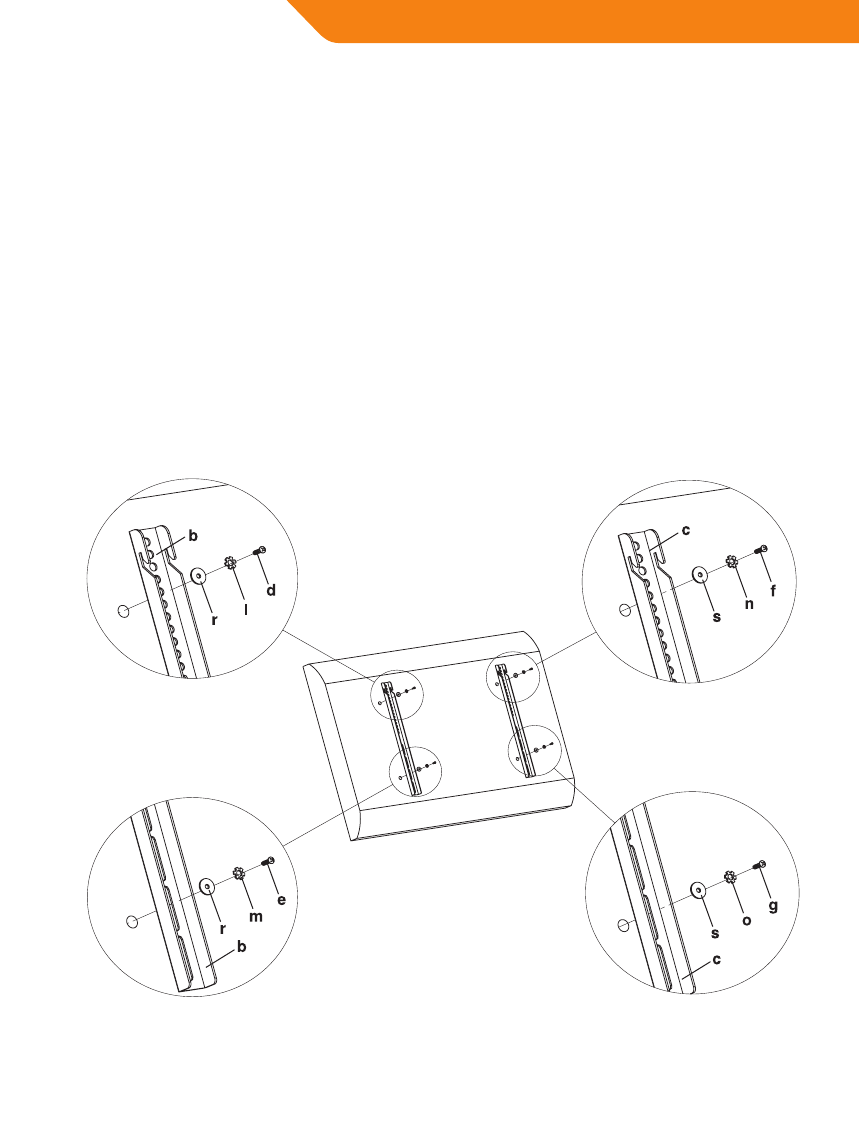

M4 Diameter bult M6 Diameter bult
M5 Diameter bult M8 Diameter bult
Diagram 1A
