BG

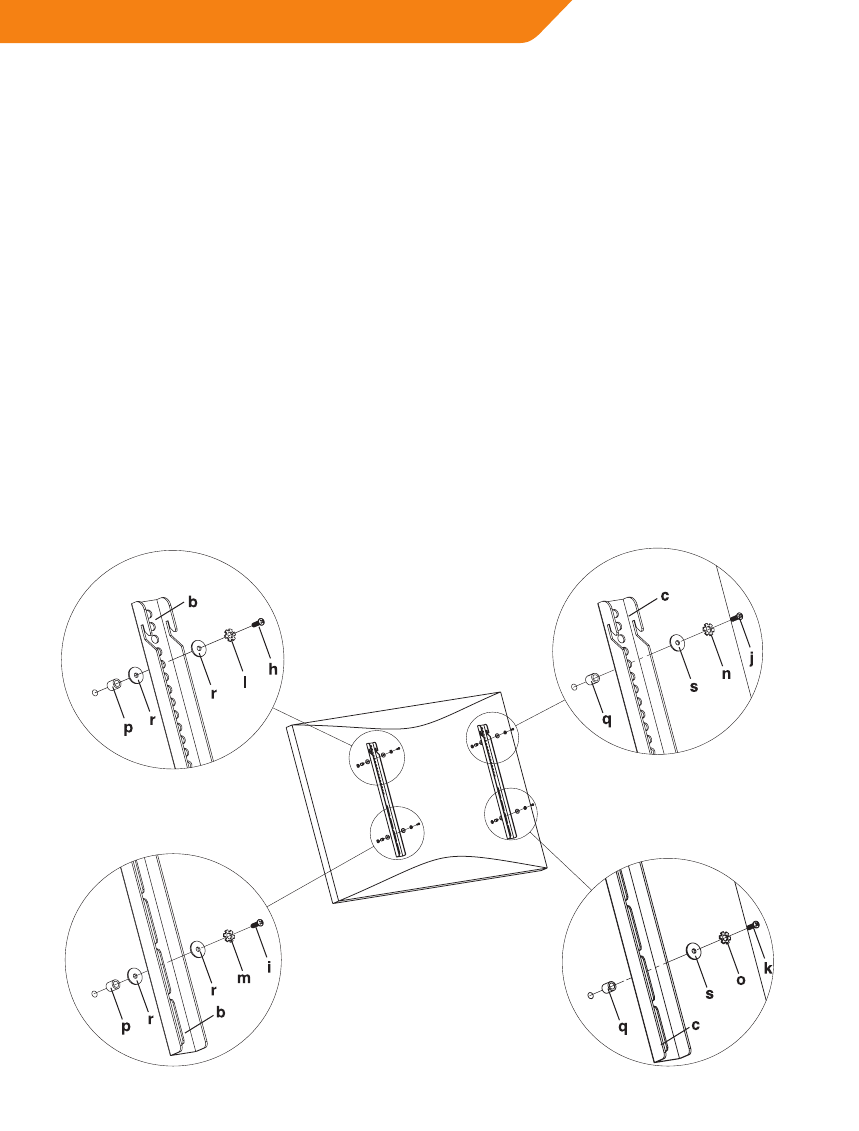

Монтаж на мониторните
скоби към телевизор
със заоблен гръб
Първо се уверете, че диаметърът на болта (h, i, j, k) е подходящ за
телевизора. След като определите правилния диаметър, вижте
съответната схема. Навийте болта в телевизора и стегнете със
съответната контрагайка (l, m, n, o), шайба (r, s) или носач за дюбел (
q, r). За болтовете с диаметри М4 или М5 е необходимо друга шайба
М4/М5 между мониторната скоба и носача за дюбел. Уверете се, че
мониторните скоби са центрирани вертикално и изравнени една
спрямо друга.
Болт с диаметър M4
Болт с диаметър M6
Болт с диаметър M5
Болт с диаметър M8
Схема 1B
