Montowanie płytki naściennej
do ściany
Mocowanie w cegle, betonie i blokach betonowych:
Proszę użyć płytki naściennej jako szablonu do zaznaczenia 3-ciu
otworów w ścianie. Proszę się upewnić że te otwory są wypoziomowane.
Proszę nawiercić te otwory wiertłem do murów 3/8”(10mm), co najmniej
na głębokość 2,4”(60mm). Proszę wsunąć kołki zakotwienia w betonie
(v) do tych otworów. Proszę się upewnić, że kołki są całkowicie wsunięte
pod powierzchnię muru, nawet jeśli jest na nim warstwa okładziny lub
innego materiału. Proszę przymocować płytkę naścienną używając 3 szt.
śrub mocujących i 3 szt. podkładek śrub mocujących (u) pokazanych na
rysunku 2A.
Montowanie do belek drewnianych:
Płytka naścienna (a) musi być montowana do dwóch belek odległych co
najmniej o 16” (406mm). Proszę użyć wykrywacza profili do znalezienia
dwóch sąsiednich belek. Dobrze jest sprawdzić, gdzie belki są
umieszczone, z użyciem szydła lub cienkiego gwoździa pokazanego na
rysunku 2B. Proszę nawiercić otwór głębokości 2,4”(60mm) na pożądanej
wysokości każdej belki z użyciem wiertła 5/32”(4mm). Upewnić się,
że otwory te są w środku belek i na jednym wspólnym poziomie.
Przymocować płytkę naścienną używając 2-ch szt. śrub mocujących (t)
i 2-ch szt. podkładek śrub mocujących (u).

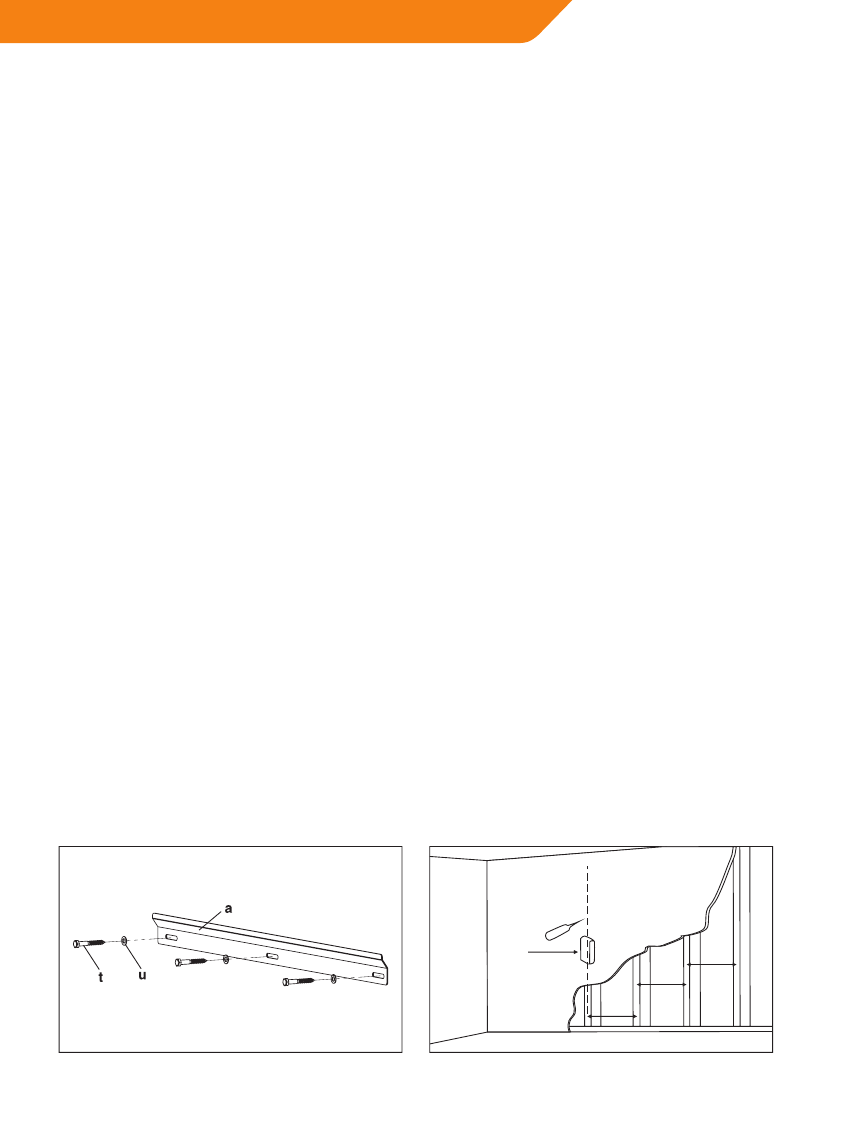

Rysunek 2A Rysunek 2B
Wykrywacz
profili
16”
16”
16”
