PL
Mocowanie wsporników
monitora do odbiornika
TV z płaskim tyłem
Proszę upewnić się najpierw jakiej średnicy śruby (d, e, f, g) potrzebne
są dla odbiornika TV. Po określeniu właściwej średnicy, proszę zapoznać
się z poniższym rysunkiem. Należy wkręcać śrubę do telewizora TV
ożywając właściwej podkładki sprężystej (l, m, n, o) i podkładki (r, s).
Proszę się upewnić, że wsporniki monitora są pionowo wyśrodkowane
i na jednym poziomie.
Śruba średnicy M4
Śruba średnicy M6
Śruba średnicy M5
Śruba średnicy M8

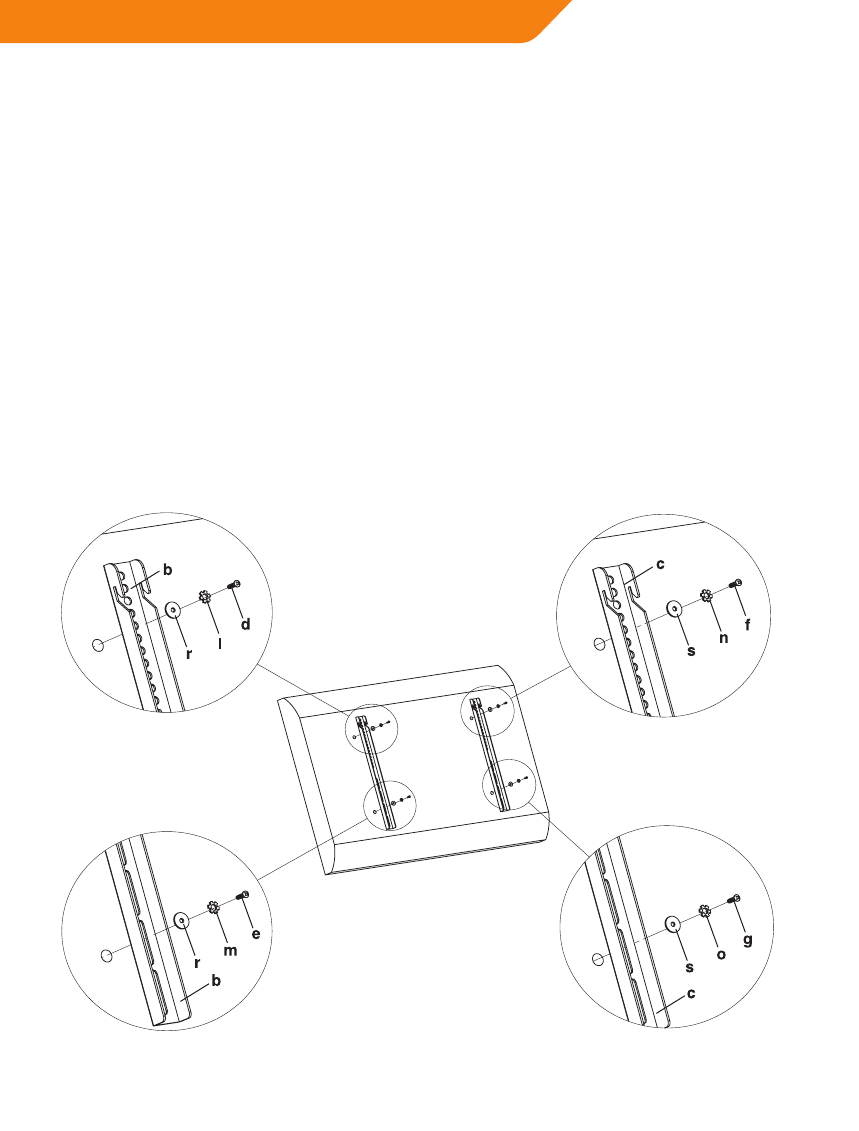

Rysunek 1A
