14
LT
Monitoriaus laikiklių
tvirtinimas prie televizoriaus
su plokščia užpakaline dalimi

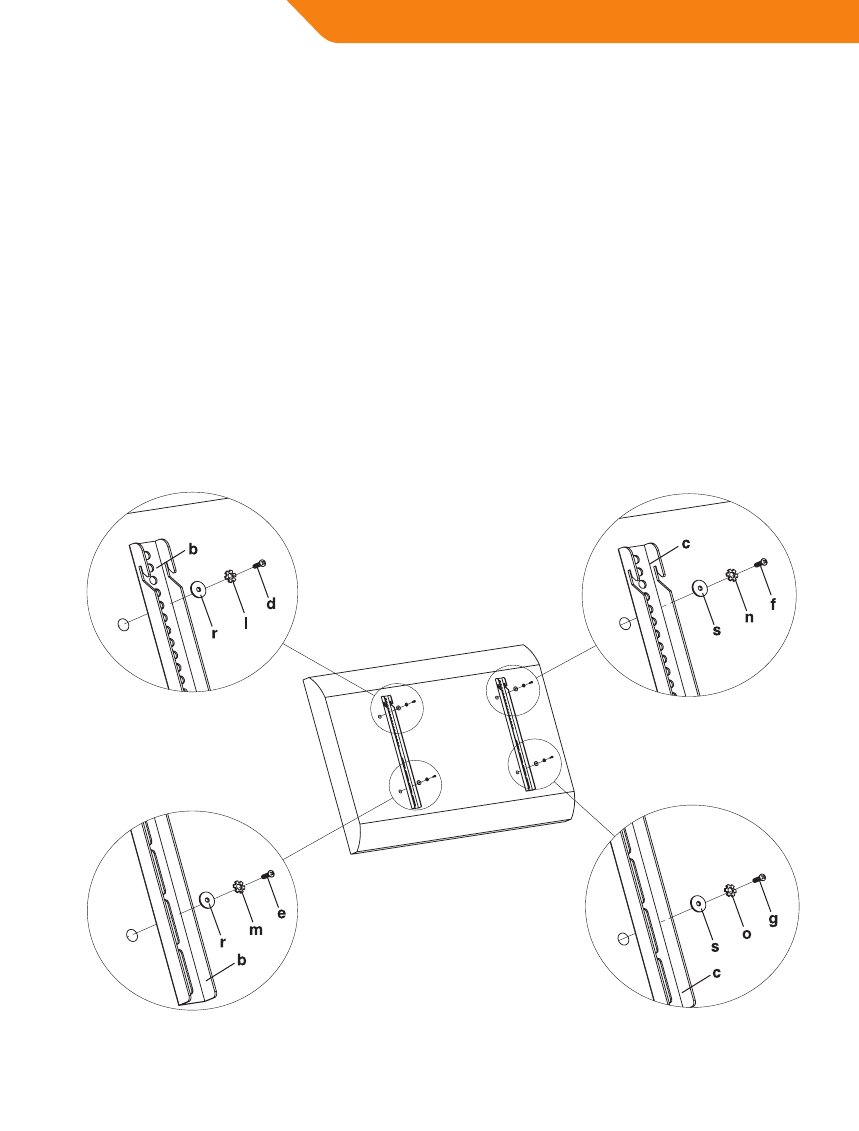

Pirma pažiūrėkite, kokio skersmens varžto (d, e, f, g) reikia jūsų
televizoriui. Kai nustatysite tinkamą skersmenį, žr. į atitinkamą apačioje
pavaizduotą schemą. Varžtą į televizorių suksite per atitinkamą kaištinę
poveržlę (l, m, n, o) ir poveržlę (r, s). Įsitikinkite, kad monitoriaus laikikliai
(b, c) centruoti vertikaliai ir viename lygyje.
M 4 skersmens varžtas M6 skersmens varžtas
M5 skersmens varžtas M8 skersmens varžtas
1A schema
