Śruba średnicy M4 Śruba średnicy M6
Śruba średnicy M5 Śruba średnicy M8

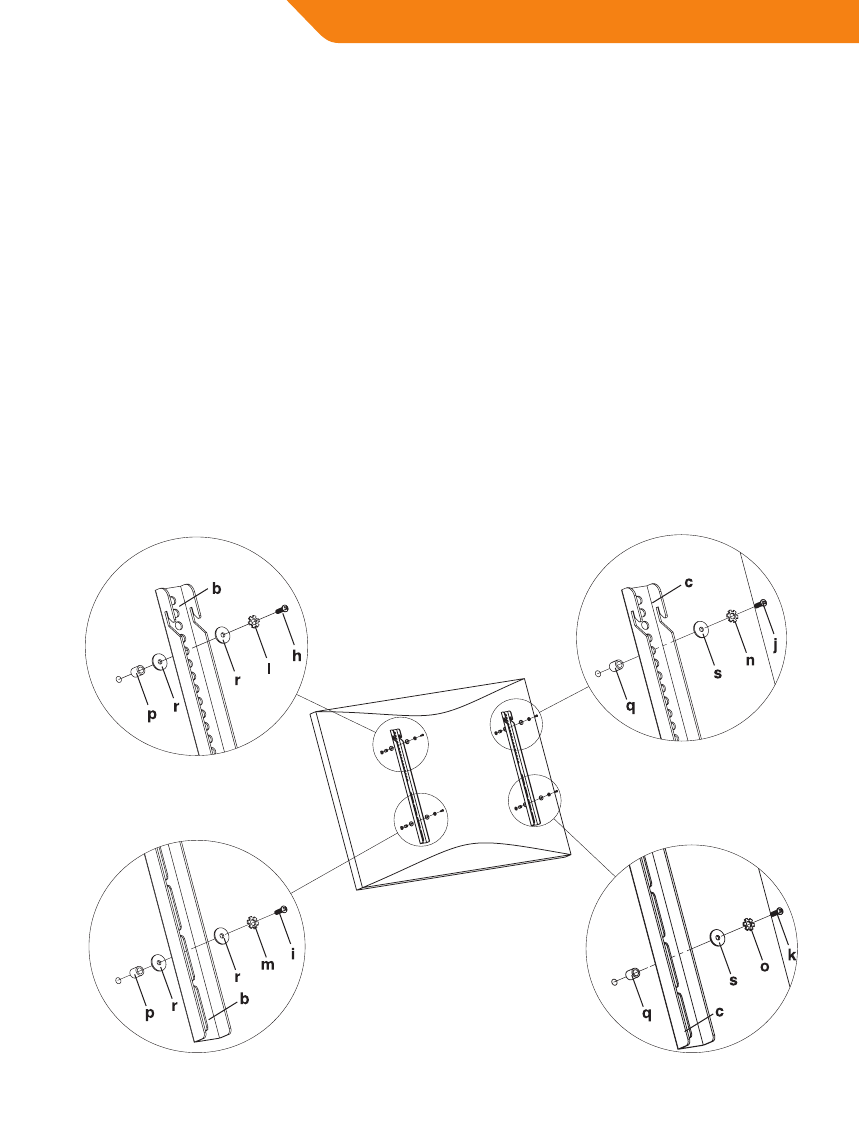

Rysunek 1B
Mocowanie wsporników
monitora do odbiornika
TV ze sferycznym tyłem
Proszę upewnić się najpierw jakiej średnicy śruby (h, i, j, k) potrzebne są
dla odbiornika TV. Po określeniu właściwej średnicy, proszę zapoznać się
z poniższym rysunkiem. Należy wkręcać śrubę do telewizora TV ożywając
właściwej podkładki sprężystej (l, m, n, o) podkładki (r, s) i dystansownika
(p, q). Dla śrub o średnicach M4 lub M5, potrzebna będzie dodatkowa
podkładka M4/M5 pomiędzy wspornikiem monitora a dystansownikiem.
Proszę się upewnić, że wsporniki monitora są pionowo wyśrodkowane i
na jednym poziomie.
