LV
Monitora kronšteinu montāža
pie TV ar izliektu aizmuguri

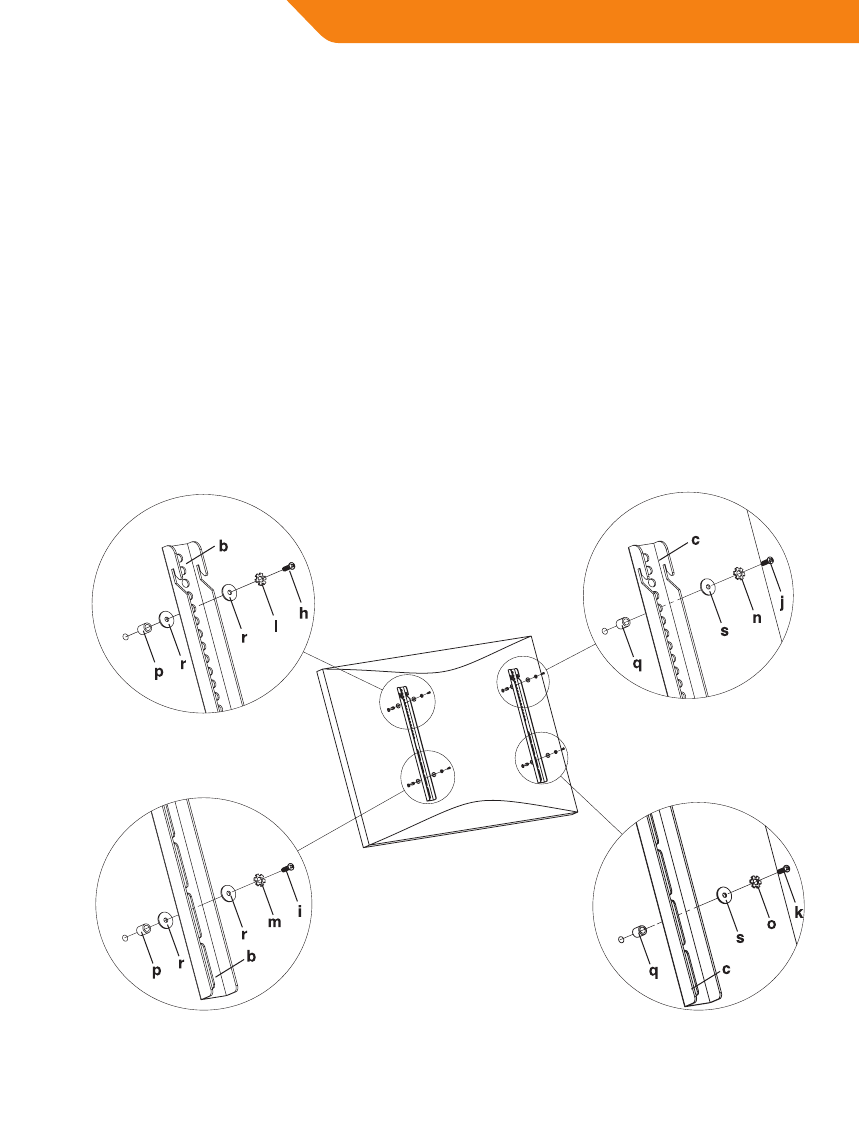

Vispirms pārbaudiet, kāda diametra skrūves (h, i, j, k) nepieciešamas
TV. Kad esat noteicis pareizu diametru, lūdzu, skatiet zemāk atbilstošo
attēlu. Izmantojot atbilstošu kontrpaplāksni (l, m, n, o), paplāksni (r, s)
un starpliku (p, q) ieskrūvējiet skrūvi TV. 4 vai 5 mm diametra skrūvēm
starp monitora kronšteinu un starpliku būs nepieciešama cita 4 mm/5
mm paplāksne. Lūdzu, pārliecinieties, vai monitora kronšteini ir izvietoti
vertikāli centrā un taisni viens attiecībā pret otru.
4 mm diametra skrūve
6 mm diametra skrūve
5 mm diametra skrūve
8 mm diametra skrūve
Attēls 1 B
