Monitori kinnitusdetailide
paigaldamine lameda
tagaküljega teleritele
Esmalt tehke kindlaks Teie telerile sobivad poltide (d, e, f, g) läbimõõdud.

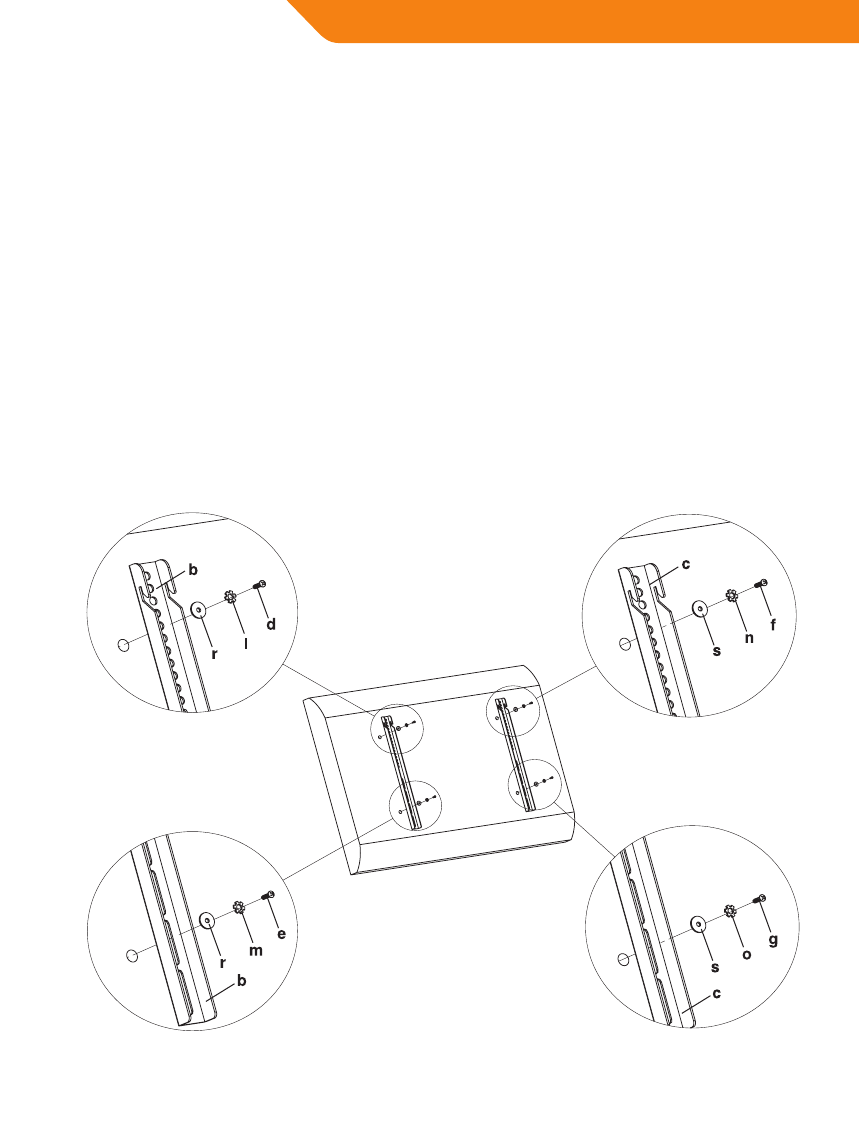

Pärast korrektse diameetri kindlaks tegemist tutvuge alltoodud
skeemiga. Kruvige polt teleri külge, kasutades sobivaid lukustusseibe
(l, m, n, o) ja seibe (r, s). Veenduge, et monitori kinnitusdetailid asuvad
vertikaalses keskpunktis ning on üksteisega kohakuti.
M4 diameetriga polt
M6 diameetriga polt
M5 diameetriga polt
M8 diameetriga polt
Diagramm 1A
