44
DE

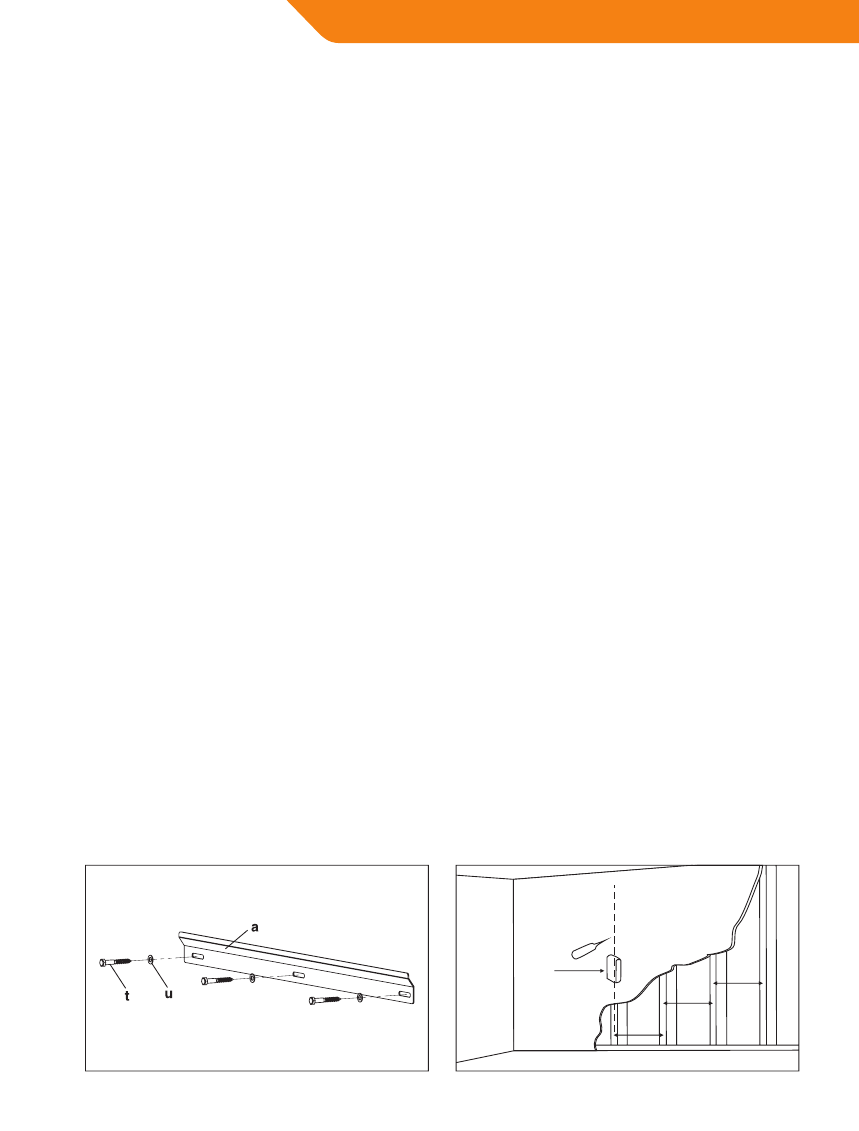

Abbildung 2A Abbildung 2B
Balkensucher
406 mm
406 mm
Montage der Wandplatte an
der Wand
Montage an gemauerter Wand oder Betonwand:
Benutzen Sie die Wandplatte (a) als Schablone zum Markieren von 3
Bohrlöchern an der Wand. Achten Sie darauf, dass die Löcher waagerecht
sind. Bohren Sie die Löcher mit einem 10-mm-Steinbohrer mindestens
60 mm tief. Setzen Sie jeweils einen Wanddübel (v) in die Löcher ein.
Achten Sie darauf, dass die Dübel nicht überstehen. Setzen Sie die
Wandplatte mit 3 Schlüsselschrauben (t) und 3 Unterlegscheiben für
Schlüsselschrauben (u) an der Wand an, wie in Abbildung 2A dargestellt.
Montage an Holzbalken:
Die Wandplatte (a) muss an zwei Holzpfosten wenigstens 406
mm voneinander entfernt montiert werden. Finden Sie mit einem
Balkensucher zwei nebeneinanderliegende Balken. Vergewissern Sie
sich mit einer Ahle oder einem dünnen Nagel über die Lage der Balken,
wie in Abbildung 2B dargestellt. Bohren Sie ein 60 mm tiefes Loch in der
gewünschten Höhe mit einem 4-mm-Bohrer in den Balken vor. Achten
Sie darauf, dass die Löcher im mittleren Bereich des Balkens liegen
und waagerecht ausgerichtet sind. Setzen Sie die Wandplatte mit 2
Schlüsselschrauben (t) und 2 Unterlegscheiben für Schlüsselschrauben
(u) an der Wand an.
406 mm
