Acme PLB110S - Manual (Page 8)

14 15
LT

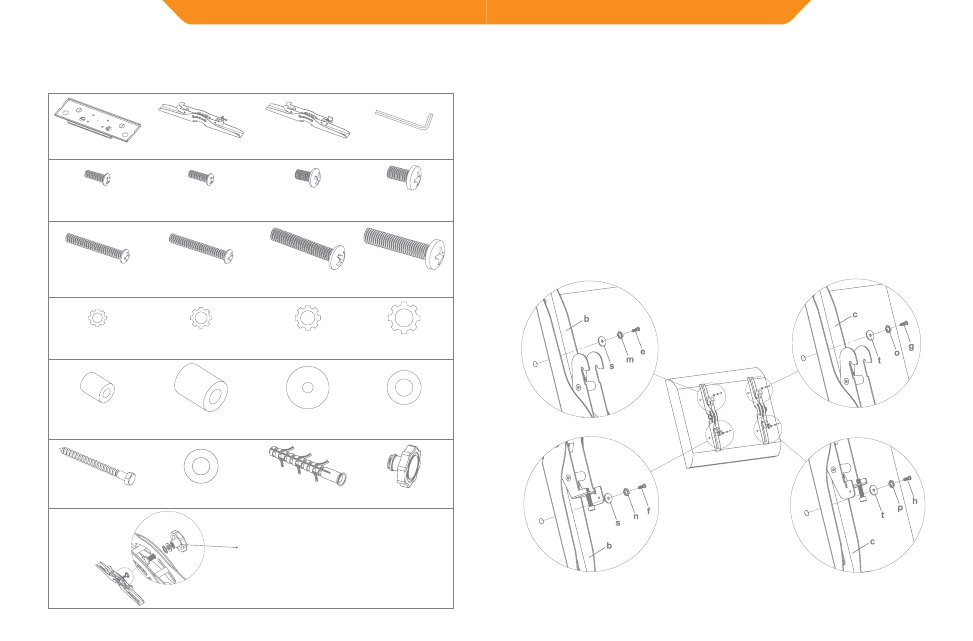

Pateiktų dalių sąrašas
(1) Tvirtinimo
prie sienos plokštė – a
(1) Kairysis
monitoriaus laikiklis – b
(1) Dešinysis
monitoriaus laikiklis – c
(1) „Allen“ raktas - d
(4) M 4 x 12 varžtas – e (4) M 5 x 12 varžtas – f (4) M 6 x 12 varžtas – g (4) M 8 x 16 varžtas – h
(4) M 4 x 30 varžtas – i (4) M 5 x 30 varžtas – j (4) M 6 x 35 varžtas – k (4) M 8 x 40 varžtas – l
(4) M 4
kaištinė poveržlė – m
(4) M 5
kaištinė poveržlė – n
(4) M 6
kaištinė poveržlė – o
(4) M 8
kaištinė poveržlė – p
(4) M 4 / M 5 tarpiklis – q (4) M 6 / M 8 tarpiklis – r (8) M 4 / M 5 poveržlė – s (4) M 6 / M 8 poveržlė – t
(6) M8x90 Pritvirtinimo
varžtas – u
(6) Pritvirtinimo
varžto poveržlė – v
(6) M10 x 80
betono inkaras – w
(2) Plastikinė
rankenėlė – x
Prieš atlikdami kitą žingsnį, pritvirtinkite
plastikinę rankenėlę (x) prie monitoriaus
laikiklių (b,c), kaip parodyta kairėje
schemoje. Įsidėmėkite, kad abi rankenėlės
turi būti pritvirtintos priešingose
monitoriaus laikiklių pusėse.
LT
Monitoriaus laikiklių
tvirtinimas prie televizoriaus
su plokščia užpakaline dalimi
Pirma pažiūrėkite, kokio skersmens varžto (e, f, g, h) reikia jūsų
televizoriui. Kai nustatysite tinkamą skersmenį, žr. į atitinkamą apačioje
pavaizduotą schemą. Varžtą į televizorių suksite per atitinkamą kaištinę
poveržlę (m, n, o, p) ir poveržlę (s, t). Įsitikinkite, kad monitoriaus laikikliai
(b, c) centruoti vertikaliai ir viename lygyje.
M 4 skersmens varžtas M6 skersmens varžtas
M5 skersmens varžtas M8 skersmens varžtas
1A schema
