Toimitettavien osien lista – Acme PLB110S User Manual

Page 28

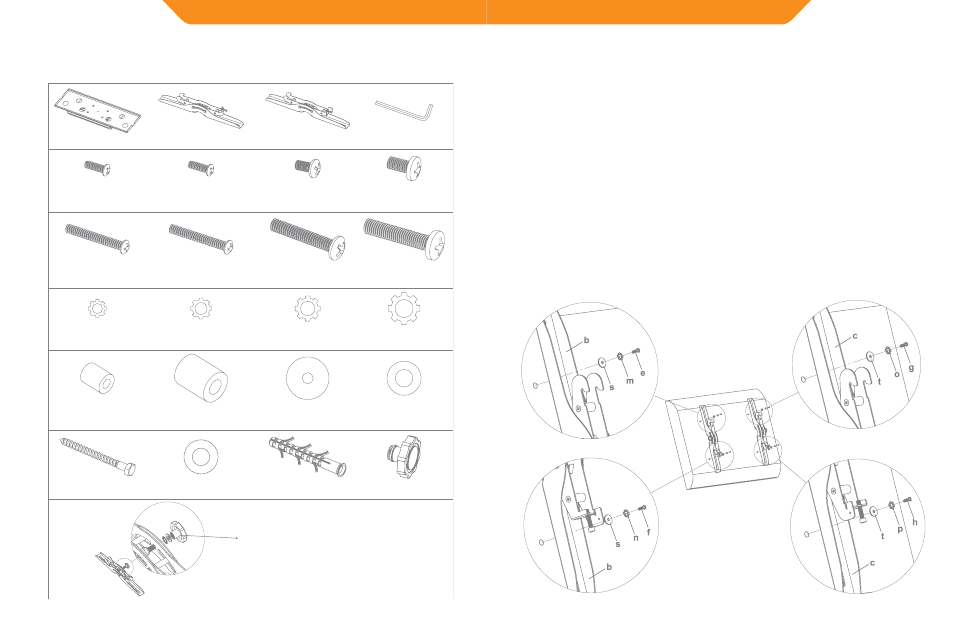

Toimitettavien osien lista

(1)Seinäteline-a

(1) Näytön vasen pidike-b

(1) Näytön oikea pidike-c

(1)Kuusiokoloavain-d

(4)M4x 12 ruuvi-e

(4)M5x12 ruuvi-f

(4)M6x12 ruuvi-g

(4)M8x16 ruuvi-h

(4)M4x30 ruuvi-i

(4)M5x30 ruuvi-j

(4)M6x35 ruuvi-k

(4)M8x40 ruuvi-h

(4)M4 lukkolevy-m

(4)M5 lukkolevy-n

(4)M6 lukkolevy-o

(4)M8 lukkolevy-p

(4)M4/M5 välike-q

(4)M6/M8 välike-r

(8)M4/M5 välike-s

(4)M6/M8 välike-t

(6)Kansiruuvi-u

(6)Kansiruuvin prikka-v

(6)M10x80 Kara-w

(2) Muovinuppi-x

Asenna muovinen nuppi (x) näytön

pidikkeeseen (b, c) vasemmalla näkyvän

kuvan mukaisesti ennen kuin siirryt

seuraavaan vaiheeseen. Huomaa, että kaksi

nuppia tulee asentaa käänteisellä tavalla

näytön pidikkeisiin.

Näytön pidikkeiden

kiinnittämien

litteätaustaiseen televisioon

Varmista ensin televisioosi sopiva ruuvikoko (e, f, g, h). Kun olet

määrittänyt oikean koon, tarkista alta asianmukainen kuva. Asenna ruuvi

televisioon sopivalla lukkolevyllä (m, n, o, p) ja prikalla (s,t). Varmista, että

näytön pidikkeet (b, c) ovat pystysuorassa ja linjassa toisiinsa nähden.

M4 ruuvi

M6 ruuvi

M5 ruuvi

M8 ruuvi

Kuva 1A
