EE
Monitori kinnitusdetailide
kinnitamine kumera
tagaosaga teleri külge

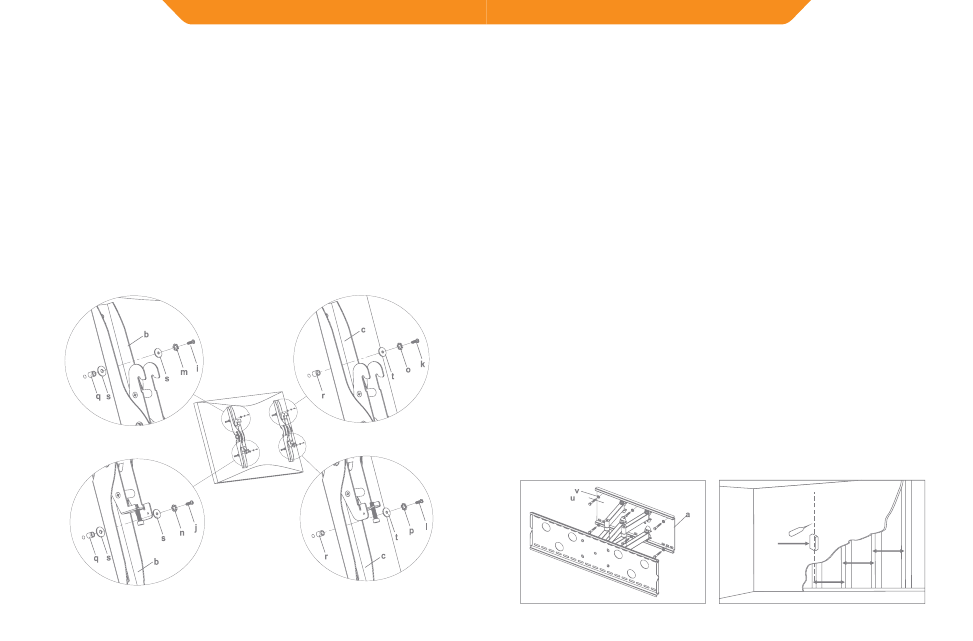

Esmalt tehke kindlaks, millise diameetriga polt (i,j,k,l) teie telerile sobib.
Pärast esimese diameetri kindlaks tegemist vaadake allpool vastavat
diagrammi. Keerake polt korrektse lukustusseibi (m,n,o,p), seibide (s,t)
ja vahedetailide (q,r) abil telerisse. M4 või M5 diameetriga poltide puhul
peate monitori kinnitusdetaili ja vahedetaili vahele paigaldama veel
ühe M4/M5 seibi. Palun veenduge, et monitori kinnitusdetailid asuvad
vertikaalses keskasendis ja üksteise suhtes kohakuti.
M4 diameetriga polt M6 diameetriga polt
M5 diameetriga polt
M8 diameetriga polt
Diagramm 1B
EE
Seinaplaadi seinale
kinnitamine
Tellis, tugeva betoonalusega:
Kasutage seinaplaati (a) mallina ja märkige seinale 6 augukohta – kolm
ülemisse ritta ja kolm alumisse. Veenduge, et augud on kohakuti ja
et iga kahe augu vahel on vähemalt 150mm vaba ruumi. Eelpuurige
need augud vähemalt 75 mm sügavuseks, kasutades 10mm puuriotsa.
Sisestage igasse auku betooniankur (w). Veenduge, et ankru ülaosa on
betooniga ühel tasapinnal. Kinnitage
Kinnitamine puidunaastude külge:
Seinaplaat (a) tuleb kinnitada vähemalt kahe puidunaastu külge, mis
asuvat üksteisest vähemalt 406mm kaugusel. Naastude leidmiseks
kasutage naastuleidjat. Hea oleks kindlasti ka kontrollida naastude
asukohta naaskli või naela abil, nagu on näidatud diagrammil 2B.
Eelpuurige soovitud kõrgusele 75 mm sügavune auk, kasutades 4 mm
puuriotsakut. Augud tuleb puurida naastude keskpunkti ja üksteisega
kohakuti. Kasutage seinaplaati mallina, et märkida iga naastu teise augu
asukoht. Puurige 4mm puuriotsaku abil eelmärgistatud kohtadesse 75
mm sügavused augud. Kinnitage seinaplaat seinale 4 keermega poldi (u)
ja 4 keermega poldi seibi abil (v).
Diagramm 2A Diagramm 2B
Naastuleidja
16”
16”
16”
