Monitora kronšteinu montāža
pie TV ar izliektu aizmuguri
Vispirms pārbaudiet, kāda diametra skrūves (i, j, k, l) nepieciešamas
TV. Kad esat noteicis pareizu diametru, lūdzu, skatiet zemāk atbilstošo
attēlu. Izmantojot atbilstošu kontrpaplāksni (m, n, o, p), paplāksni (s, t)
un starpliku (q, r) ieskrūvējiet skrūvi TV. M4 vai M5 diametra skrūvēm
starp monitora kronšteinu un starpliku būs nepieciešama cita M4/M5
paplāksne. Lūdzu, pārliecinieties, vai monitora kronšteini ir izvietoti
vertikāli centrā un taisni viens attiecībā pret otru.
M4 diametra skrūve M6 diametra skrūve
M5 diametra skrūve M8 diametra skrūve

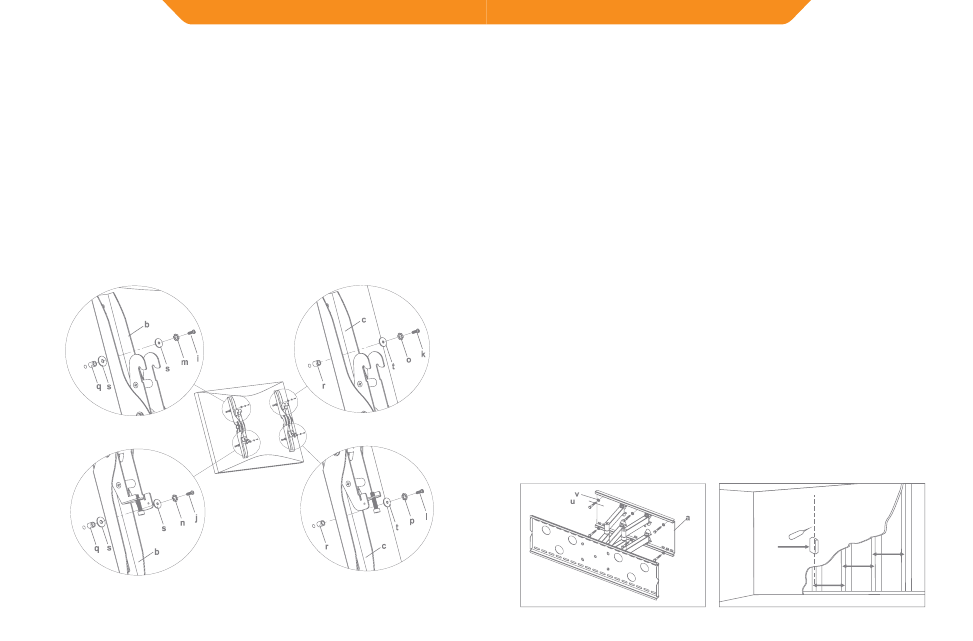

Attēls 1 B
LV
Sienas plāksnes
montāža pie sienas
Montāža pie ķieģeļu, betona un betona bloku sienas:
Izmantojiet sienas plāksni (a) kā veidni, lai atzīmētu 6 urbumu vietas
uz sienas. Trīs virspuses atveru rindā un trīs apakšējā atveru rindā.
Pārliecinieties, vai urbumi ir novietoti taisni un starp blakusesošiem
urbumiem ir vismaz 6 collu (150 mm) atstarpe. Izurbiet caurumus ar 3/8
collu (10 mm) betona urbi vismaz 3 collu (75 mm) dziļumā. Ievietojiet
katrā urbumā betona dībeli (w). Pārliecinieties, lai dībeļi būtu iedzīti
pilnībā līdz betona virsmai, arī tad ja uz virsmas ir apmetuma kārta
vai cits materiāls. Nostipriniet sienas plāksni pie sienas, izmantojot 6
kokskrūves ar sešstūra galvām (u) un 6 kokskrūvju paplāksnes (v), kā
norādīts 2A. attēlā.
Montāža pie koka karkasa sienas:
Sienas plāksne (a) jānostiprina pie sienas karkasa brusām, kas viena
no otras atrodas vismaz 16 collu (406 mm) attālumā. Izmantojiet
profilu meklētāju, lai atrastu divas blakusesošas brusas. Ieteicams
pārbaudīt brusu atrašanās vietu ar īlenu vai tievu nagliņu, kā parādīts
attēlā 2B. Izmantojot 5/32 collu (4 mm) koka urbi, izurbiet katrā brusā
nepieciešamajā augstumā 3 collas (75 mm) dziļu urbumu. Pārliecinieties,
vai urbumi ir brusu centra daļā un horizontālā līmenī viens pret otru.
Izmantojiet sienas plāksni kā veidni, lai atzīmētu otrā urbuma vietu uz
katras brusas. Izmantojot 5/32 collu (4 mm) koka urbi, izurbiet 3 collas (75
mm) dziļus urbumus. Nostipriniet sienas plāksni pie sienas, izmantojot 4
kokskrūves (u) un 4 kokskrūvju paplāksnes (v).
Attēls 2A Attēls 2B
Profilu
meklētājs
40,6 cm
40,6 cm
40,6 cm
