Стінка
кріплення до стіни – а
Лівий кремпіль
монітора – b
Правий кремпіль
монітора – с
Шестигранний
ключ - d
Болт M4x12 – e Болт M5x12 – f Болт M6x12 – g Болт M8x16 - h
Болт M4x30 – i Болт M5x30 – j Болт M6x35 – k Болт M8x40 - l
M4 Спружнина
перстина – m
M5
Спружнина перстина – n
M6
Спружнинаперстина – o
М8
Спружнина перстина - p
M4/М5 Проміжок –q M6/М8 Проміжок - r M4/М5 Перстина - s M6/М8 Перстина -t
Шруб з квадратною
головкою –u
Перстина для шруба з
квадратною головкою - v
Анкер –w Пластмасовий
крутень – x

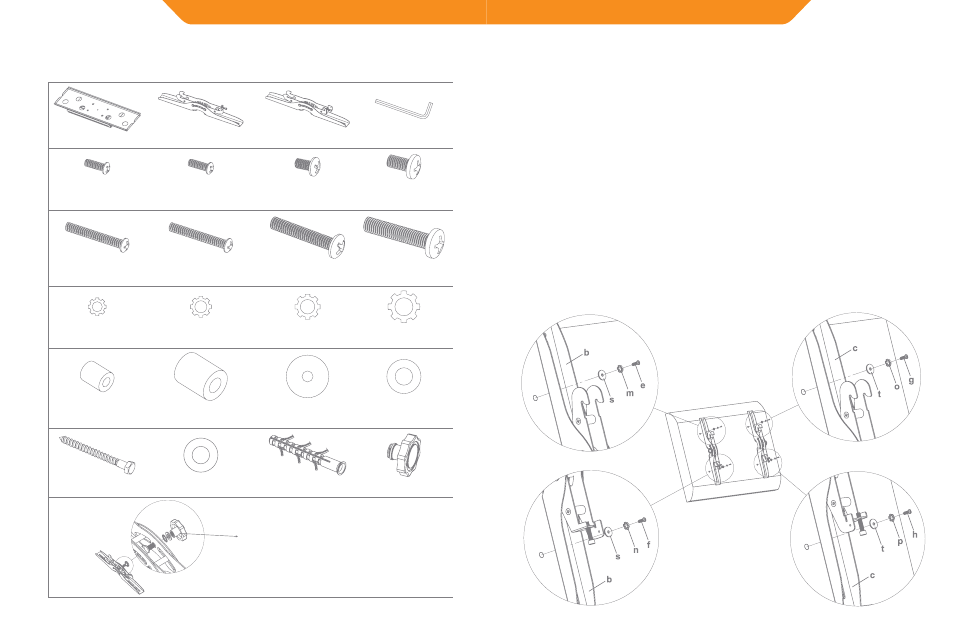

Список деталей поставки
UA
Будь ласка, встановіть пластмасовий
крутень (х) на Кремпіль монітора (b,c), як
показано на малюнку зліва перед тим,
як зробити наступний крок. Будь ласка,
майте на увазі, що два крутеня повинні
бути встановлені протилежно на обох
Кремпілях монітору.
UA
Болт M4 Болт M6
Болт M5 Болт M8
діаграма 1A
Кріплення кремпіля
монітора до телевізора з
плоскою задньою стінкою
По-перше, переконайтесь, що діаметр Болта (e,f,g,h) такий, якого
потребує ваш телевізор. Коли ви знайшли правильний діаметр,
будь ласка, дивіться відповідну діаграму нижче. Вгвинчуйте Болт в
телевізор, використовуючи відповідну спружнину перстину (m,n,o,p)
та перстину (s,t). Будь ласка, переконайтесь, що кремпілі монітора
(b,c) вертикально встановлені та знаходяться на одному рівні.
