Bolzen M8
DE
Montage der Bildschirmhalte-
rungen an Fernseher mit
gewölbter Rückseite
Finden Sie zunächst den korrekten Befestigungsbolzen (i, j, k, l) für
Ihren Fernseher. Betrachten Sie nun die nachstehende Abbildung.
Drehen Sie die Bolzen mit den korrekten Zahnscheiben (m, n, o, p),
Unterlegscheiben (s, t) und Abstandhalter (q, r). Für die M4 oder M5
Bolzen benötigen Sie eine weitere Unterlegscheibe M4/M5 zwischen
der Bildschirmhalterung und dem Abstandhalter. Bitte achten Sie darauf,
dass die Bildschirmhalterungen senkrecht und waagerecht ausgerichtet
sind.
Bolzen M4 Bolzen M6
Bolzen M5

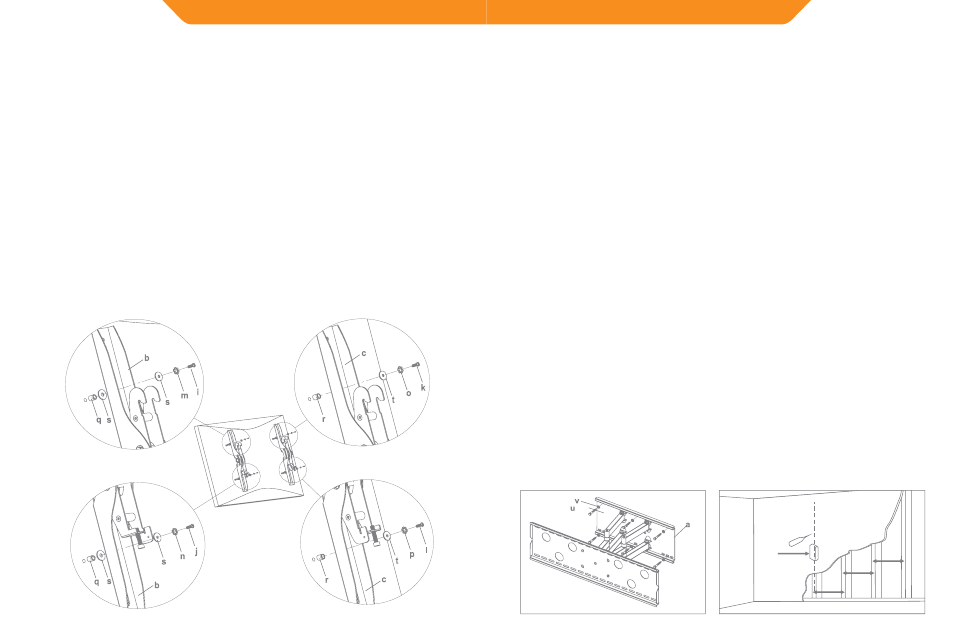

Abbildung 1B
DE
Abbildung 2A Abbildung 2B
Balkensucher
406 mm
406 mm
Montage der Wandplatte
an der Wand
Montage an gemauerter Wand oder Betonwand:
Benutzen Sie die Wandplatte (a) als Schablone zum Markieren von 6
Bohrlöchern an der Wand. Drei in der oberen Reihe der Langlöcher und
drei in der unteren Reihe. Achten Sie darauf, dass die Löcher waagerecht
und wenigstens 150 mm voneinander entfernt sind. Bohren Sie die
Löcher mit einem 10-mm-Steinbohrer mindestens 75 mm tief. Setzen
Sie jeweils einen Wanddübel (w) in die Löcher ein. Achten Sie darauf,
dass die Dübel nicht überstehen. Setzen Sie die Wandplatte mit 6
Schlüsselschrauben (u) und 6 Unterlegscheiben für Schlüsselschrauben
(v) an der Wand an, wie in Abbildung 2A dargestellt.
Montage an Holzbalken:
Die Wandplatte (a) muss an zwei Holzpfosten wenigstens 406
mm voneinander entfernt montiert werden. Finden Sie mit einem
Balkensucher zwei nebeneinanderliegende Balken. Vergewissern Sie
sich mit einer Ahle oder einem dünnen Nagel über die Lage der Balken,
wie in Abbildung 2B dargestellt. Bohren Sie ein 75 mm tiefes Loch
in der gewünschten Höhe mit einem 4-mm-Bohrer in den Balken vor.
Achten Sie darauf, dass die Löcher im mittleren Bereich des Balkens
liegen und waagerecht ausgerichtet sind. Benutzen Sie die Wandplatte
als Schablone zum Markieren des jeweils zweiten Loches im Balken.
Bohren Sie mit einem 4-mm-Bohrer 75 mm tief vor. Setzen Sie die
Wandplatte mit 4 Schlüsselschrauben (u) und 4 Unterlegscheiben für
Schlüsselschrauben (v) an der Wand an.
406 mm
