40 41
PL
Śruba średnicy M4 Śruba średnicy M6
Śruba średnicy M5
Śruba średnicy M8

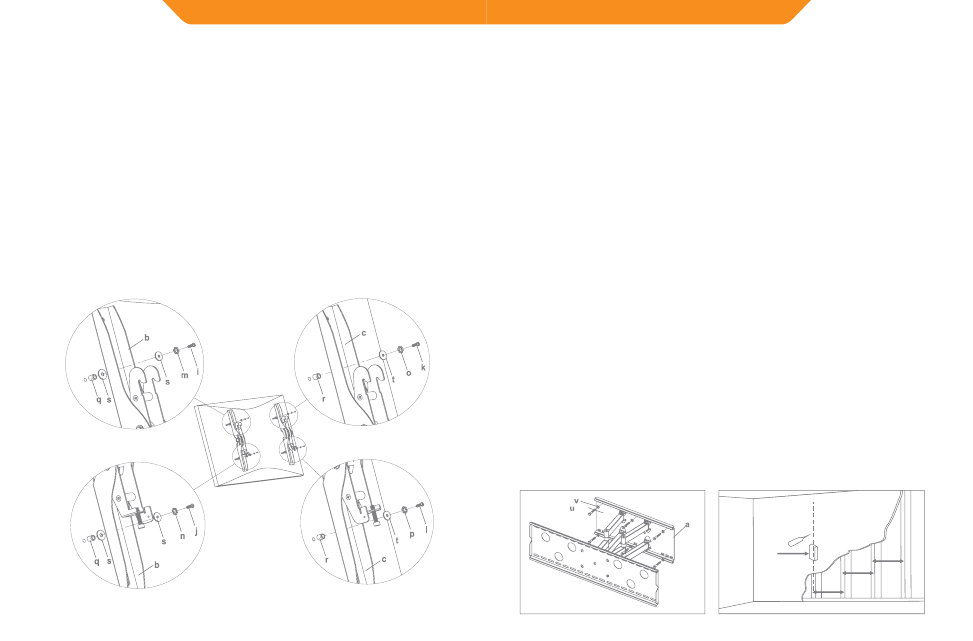

Rysunek 1B
Mocowanie wsporników
monitora do odbiornika
TV ze sferycznym tyłem
Przede wszystkim proszę sie upewnić, jaka jest wymagana średnica
śrub (i,j,k,l) odbiornika TV. Po określeniu średnicy właściwej proszę się
zapoznać z poniższym rysunkiem wzajemnego położenia. Śrubę należy
wkręcać do odbiornika TV z użyciem właściwej podkładki sprężystej
(m,n,o,p) i podkładki (s,t) i dystansownika (q,r) . Dla śrub o średnicach
M4 lub M5, potrzebna będzie dodatkowa podkładka M4/M5 pomiędzy
wspornikiem monitora a dystansownikiem. Proszę się upewnić, że
wsporniki monitora są pionowo wyśrodkowane i na jednym poziomie.
PL
Montowanie płytki
naściennej do ściany
Montowanie w cegle, betonie:
Proszę użyć płytki naściennej jako szablonu do zaznaczenia 6-ciu
otworów w ścianie. Trzy w górnym rzędzie otworów i trzy dodatkowe w
dolnym. Proszę się upewnić, że są one na jednym poziomie i pomiędzy
każdymi dwoma jest odległość co najmniej 6”(150mm). Proszę nawiercić
te otwory wiertłem do murów 3/8”(10mm), co najmniej na głębokość
3”(75mm). Proszę wsunąć kołki zakotwienia (w) do tych otworów. Proszę
się upewnić, że kołki są całkowicie wsunięte pod powierzchnię muru,
nawet jeśli jest warstwa okładziny lub innego materiału na nim. Proszę
przymocować płytkę naścienną używając 6-ciu szt. śrub mocujących i
6-ciu szt. podkładek śrub pokazanych na rysunku 2A.
Montowanie do belek drewnianych:
Płytka naścienna (a) musi być montowana do dwóch belek odległych co
najmniej o 16” (406mm). Proszę użyć wykrywacza profili do znalezienia
dwóch sąsiednich belek. Dobrze jest sprawdzić, gdzie belki są
umieszczone z użyciem szydła lub cienkiego gwoździa pokazanego na
rysunku 2B. Proszę nawiercić otwór głębokości 3”(75mm) na pożądanej
wysokości każdej belki z użyciem wiertła 5/32”(4mm). Upewnić się,
że otwory te są w środku belek i na jednym wspólnym poziomie.
Jako szablonu do zaznaczenia użyć płytki naściennej, do zaznaczenia
drugiego otworu w każdej belce. Nawiercić otwór głębokości 3”(75mm)
z użyciem wiertła 5/32”(4mm) w każdym zaznaczonym położeniu..
Przymocować płytkę naścienną używając 4-rech szt. śrub mocujących
(u) i 4-rech szt. podkładek śrub przytrzymujących (v).
Rysunek 2A Rysunek 2B
Wykrywacz
profili
16”
16”
16”
