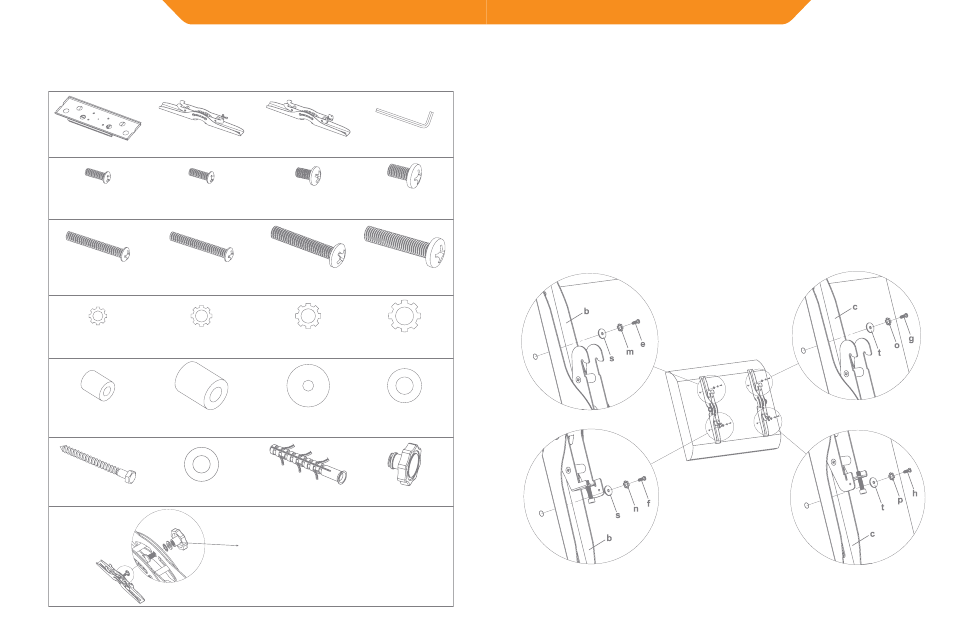

Lista de piese furnizate
(1)Placă de perete-a (1) Suport monitor stânga-b (1) Suport monitor dreapta-c (1)Cheie imbus-d
(4)Şurub M4x12-e (4)Şurub M5x12-f (4)Şurub M6x12-g (4)Şurub M8x16-h
(4)Şurub M4x30-i (4)Şurub M5x30-j (4)Şurub M6x35-k (4)Şurub M8x40-l
(6)Şurub de fixare-u
(6)Şaiba şurubului
de fixare-v (6)Diblu-M10x80-w (2) Buton de plastic-x
(4)Distanţier M4/M5-q (4)Distanţier M6/M8-r (8)Distanţier M4/M5-s (4)Distanţier M6/M8-t
(4)Şaibă de
blocare M4-m
(4)Şaibă de
blocare M5-n
(4)Şaibă de
blocare M6-o
(4)Şaibă de
blocare M8-p
Montaţi butonul de plastic (x) pe suportul
de monitor (b,c) conform schiţei din
stânga înainte de a trece la pasul următor.
Reţineţi că cele două butoane trebuie să
fie montate în sens opus pe suporturile de
monitoare.
RO
Montarea suporturilor de
monitor pe un televizor cu
parte posterioară plată
Mai întâi, verificaţi ce diametru de şurub (e,f,g,h) este necesar pentru
televizorul dvs. După ce aţi determinat diametrul corect, consultaţi schiţa
aferentă de mai jos: Veţi înfileta şurubul în televizor cu ajutorul şaibei de
blocare corecte (m,n,o,p) şi al şaibei (s,t). Asiguraţi-vă că suporturile de
monitor (b,c) sunt centrate vertical şi că se află la nivel unul cu celălalt.
Şurub de diametru M4 Şurub de diametru M6
Şurub de diametru M5 Şurub de diametru M8
Schiţa 1A
