SE

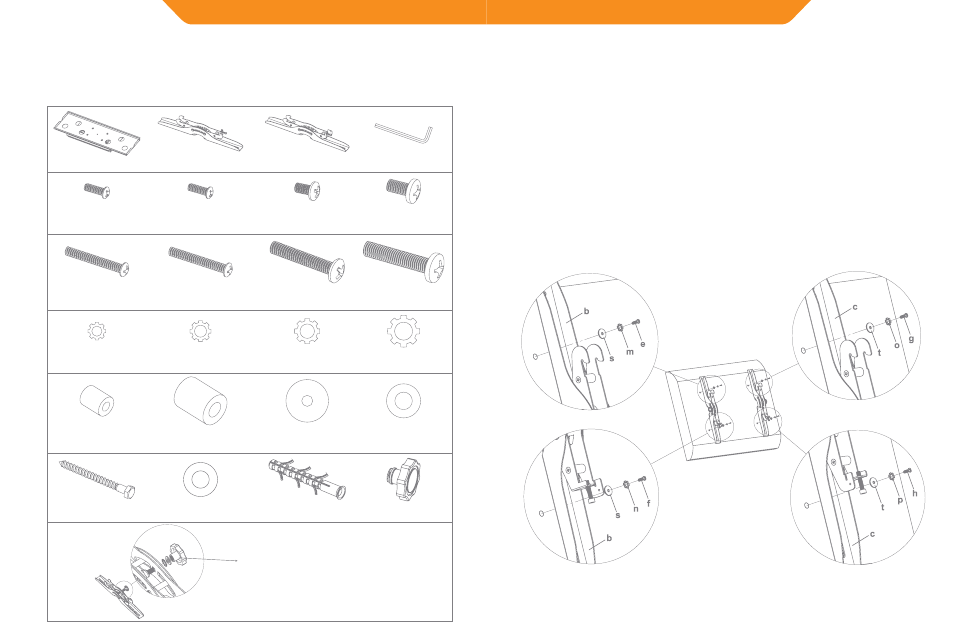

Lista över levererade
komponenter
(1)Väggfäste-a (1)Vänster monitorfäste-b (1)Höger monitorfäste-b (1)Insexnyckel-d
(4)M4x12 skruv-e (4)M5x12 skruv-f (4)M6x12 skruv-g (4)M8x16 skruv-h
(4)M4x30 skruv-i (4)M5x30 skruv-j (4)M6x35 skruv-k (4)M8x40 skruv-l
(4)M4 Låsbricka-m (4)M5 Låsbricka-n (4)M6 Låsbricka-o (4)M8 Låsbricka-p
(4)M4/M5
Distansbricka-q
(4)M6/M8
Distansbricka-r (8)M4/M5 bricka-s (4)M6/M8 Bricka-t
(6) M8x90 Låsskruv-u (6) Låsskruvsbricka-v
(6) M10x80
Betongplugg-w (2) Plastknopp-x
Montera plastknoppen(x) på monitor fästet
(b,c) som det visas i diagrammet till vänster
innan du går vidare till nästa steg. Observera
att knopparna ska monteras i motsatt riktning
på de båda monitor fästena.
SE
Montera monitor fästet till
en TV med flat baksida
Se först och främst till att diametern på skruv (e,f,g,h) passar din TV När du
har bestämt den rätta diametern, se följande diagram. Skruva i skruven
i TV med hjälp av den korrekta låsbrickan (m,n,o,p) och bricka(s,t). Se till
att monitor fästet (b,c) är vertikalt centrerat och i nivå med varandra.
M4 skruv M6 skruv
M5 skruv M8 skruv
Diagram 1A
