Page 16

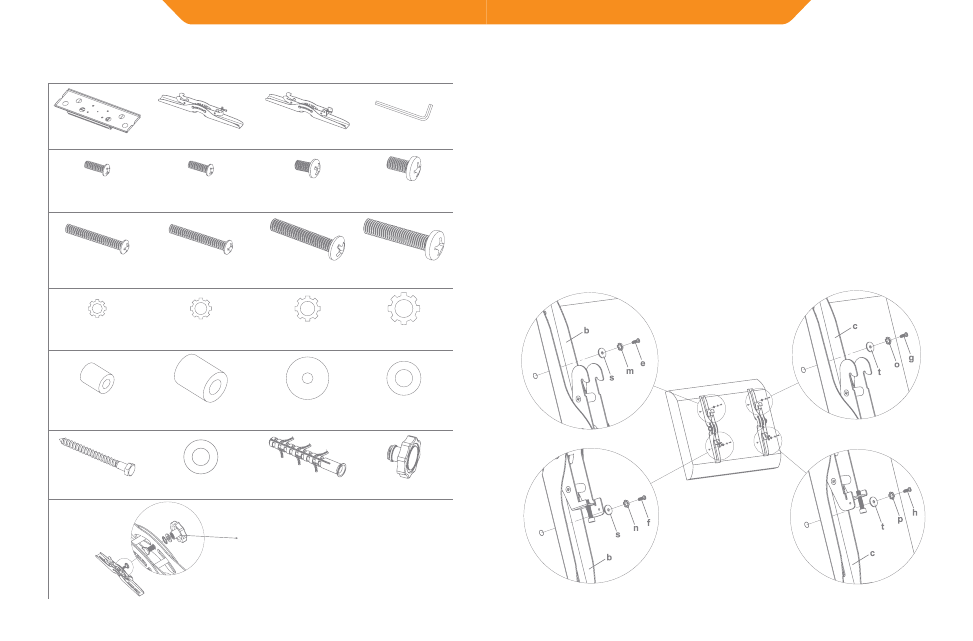

Komponentide nimekiri

(1)Seinaplaat-a

(1)Vasak monitori kinnitus-b

(1)Parem monitori kinnitus-c

(1)Alleni võti - d

(4)M4x12 polt-e

(4)M5x12 polt-f

(4)M6x12 polt-g

(4)M8x16 polt-h

(4)M4x30 polt-i

(4)M5x30 polt-j

(4)M6x35 Bolt-k

(4)M8x40 polt-l

(4)M4 lukustusseib-m

(4)M5 lukustusseib-n

(4)M6 lukustusseib-o

(4)M8 lukustusseib-p

(4)M4/M5 vahedetail-q

(4)M6/M8 vahedetail -r

(8)M4/M5 seib-s

(4)M6/M8 seib-t

(6) Keermestatud polt-u

(6) Keermestatud poldi seib -v

(6) Betooniankur-w

(2) Plastiknupp-x

Enne järgmist sammu kinnitage

plastiknupp (x) monitori kinnituse (b, c)

külge, järgides vasakul olevat joonist.

Palun pidage silmas, et nupud tuleks

paigalada üksteise suhtes vastupidises

suunas.

Monitori kinnituste

kinnitamine lameda

tagaosaga teleri külge

Esmalt määratlege teie telerile sobiv poldi diameeter (e,f,g,h). Pärast

korrektse diameetri määratlemist vaadake allpool vastavat diagrammi.

Keerake polt teleri sisse, kasutades sobivat lukustusseibi (m,n,o,p) ja

seibe (s,t). Palun veenduge, et monitori kinnitusdetailid (b,c) asuvad

vertikaalses keskpunktis ja on üksteisega kohakuti.

M4 diameetriga polt

M6 diameetriga polt

M5 diameetriga polt

M8 diameetriga polt

Diagramm 1A
