RO

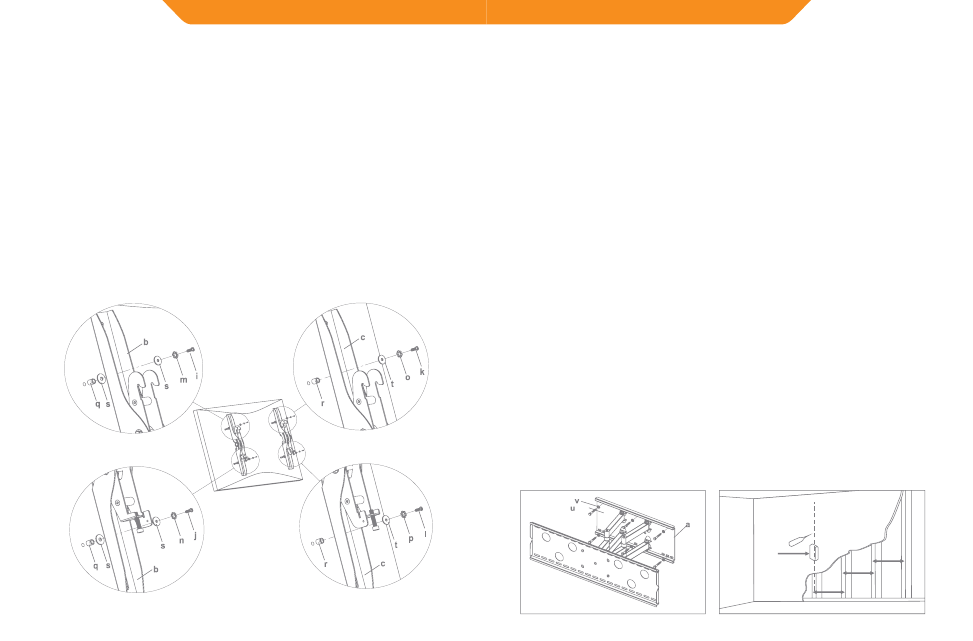

Montarea suporturilor de
monitor pe un televizor cu
parte posterioară curbă
Mai întâi, verificaţi ce diametru de şurub (i,j,k,l) este necesar pentru
televizorul dvs. După ce aţi determinat diametrul corect, consultaţi
schiţa aferentă de mai jos. Veţi înfileta şurubul în televizor cu ajutorul
şaibei de blocare corecte (m,n,o,p), şaiba (s,t) şi distanţierul (q,r). Pentru
şurubul de diametru M4 sau M5, veţi avea nevoie de o altă şaibă M4/
M5 între suportul de monitor şi distanţier. Asiguraţi-vă că suporturile de
monitor sunt centrate vertical şi că se află la nivel unul cu celălalt.
Şurub de diametru M4 Şurub de diametru M6
Şurub de diametru M5 Şurub de diametru M8
Schiţa 1B
RO
Schiţa 2A Schiţa 2B
Detector
de stâlpi
406mm
406mm
406mm
Montarea plăcii de perete
pe perete
Montarea în cărămidă şi beton solid:
Utilizaţi placa de perete (a) ca şablon pentru a marca 6 puncte pentru
orificii pe perete. Trei în rândul superior de fante şi încă trei în rândul
inferior. Asiguraţi-vă că aceste orificii sunt la nivel şi că există o distanţă
de cel puţin 150 mm dintre oricare două găuri. Pre-găuriţi aceste orificii
cu burghiu de zidărie de 10 mm până la o adâncime de cel puţin 75mm.
Introduceţi un diblu (w) în fiecare dintre aceste orificii. Asiguraţi-vă că
diblul este aşezat complet aliniat cu suprafaţa de beton, chiar şi dacă
există un strat de ghips-carton sau alt material în faţă. Ataşaţi placa de
perete pe perete cu ajutorul a 6 buc şuruburi de fixare (u) şi 6 buc şaibe
de şuruburi de fixare (v), conform indicaţiilor din Schiţa 2A.
Montarea în stâlpi de lemn:
Placa de perete (a) trebuie să fie montată în doi stâlpi de lemn aflaţi la
cel puţin 406mm distanţă unul de celălalt. Utilizaţi un detector de stâlpi
pentru a găsi stâlpii adiacenţi. O idee bună ar fi să verificaţi locul unde
se află stâlpii cu un dorn pentru lemn sau cu un cui subţire, conform
indicaţiilor din schiţa 2B. Pre-găuriţi un orificiu de 75mm adâncime
la înălţimea dorită în fiecare stâlp cu ajutorul unui burghiu de 4mm.
Asiguraţi-vă că aceste orificii se află în zona centrală a stâlpilor şi că se
află la nivel unul cu celălalt. Utilizaţi placa de perete ca şablon pentru
a marca locul celui de-al doilea orificiu în fiecare stâlp. Găuriţi orificii de
adâncimea de 75 mm cu ajutorul burghiului de 4 mm în locurile marcate.
Ataşaţi placa de perete la perete cu 4 buc şuruburi de fixare (u) şi 4 buc
şaibe de şuruburi de fixare (v).
