Lista dostarczonych części

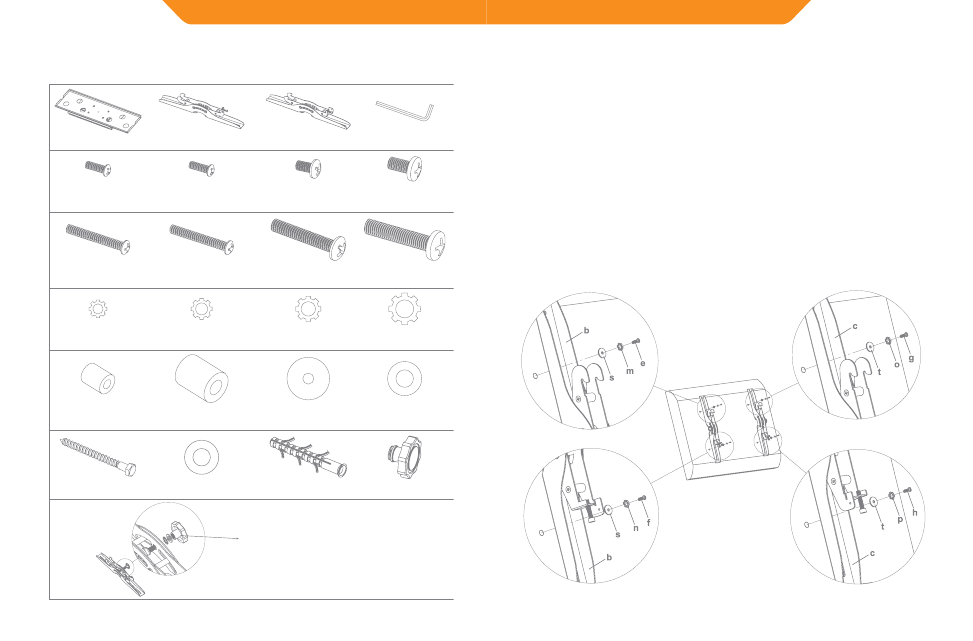

(1)Płytka naścienna-a
(1) Lewy uchwyt monitora-b
(1) Prawy uchwyt monitora-c
(1)Klucz imbusowy-d
(4)M4x12 Śruba-e
(4)M5x12 Śruba-f
(4)M6x12 Śruba-g
(4)M8x16 Śruba-h
(4)M4x30 Śruba-i
(4)M5x30 Śruba-j
(4)M6x35 Śruba-k
(4)M8x40 Śruba-l
(4)M4
Podkładka sprężysta-m
(4)M5
Podkładka sprężysta-n
(4)M6
Podkładka sprężysta-o
(4)M8
Podkładka sprężysta-p
(4)M4/M5
Dystansownik-q
(4)M6/M8 Dystansownik-r
(8)M4/M5 Podkładka-s
(4)M6/M8 Podkładka-t
(6)Śruba mocująca-u
(6)Podkładka śruby
mocującej-v
(6)Kołek zakotwienia
w betonie-w
(2) Gałka plastykowa - x
Proszę zainstalować gałkę plastykową (x)
na wspornik monitora(b, c) jak na rysunku
lewym, przed przejściem do następnego
kroku. Proszę zauważyć, że dwie gałki
powinny być zainstalowane w odwrotny
sposób na dwóch wspornikach monitora.
PL
Mocowanie wsporników
monitora do odbiornika
TV z płaskim tyłem
Proszę upewnić się najpierw jakiej średnicy śruby (e,f,g,h) potrzebne są
dla odbiornika TV. Po określeniu właściwej średnicy, proszę zapoznać
się z poniższym rysunkiem. Śrubę należy wkręcać do odbiornika TV z
użyciem właściwej podkładki sprężystej (m,n,o,p) i podkładki (s,t). Proszę
się upewnić, że wsporniki monitora (b,c) są pionowo wyśrodkowane i na
jednym poziomie.
Śruba średnicy M4
Śruba średnicy M6
Śruba średnicy M5
Śruba średnicy M8
Rysunek 1A
