Montage des Bildschirms
an der Wandplatte
und Anbringen der
Sicherungsbolzen
Warnung: Einige Fernseher müssen von zwei Personen angehoben werden!
Wir übernehmen keine Haftung für Verletzungen oder Sachschäden.
Haken Sie die Bildschirmhalterungen (b, c) zunächst oben in
der Wandplatte (a) ein, dann kippen Sie die Unterseite der
Bildschirmhalterungen an die Unterseite der Wandplatte, wie in

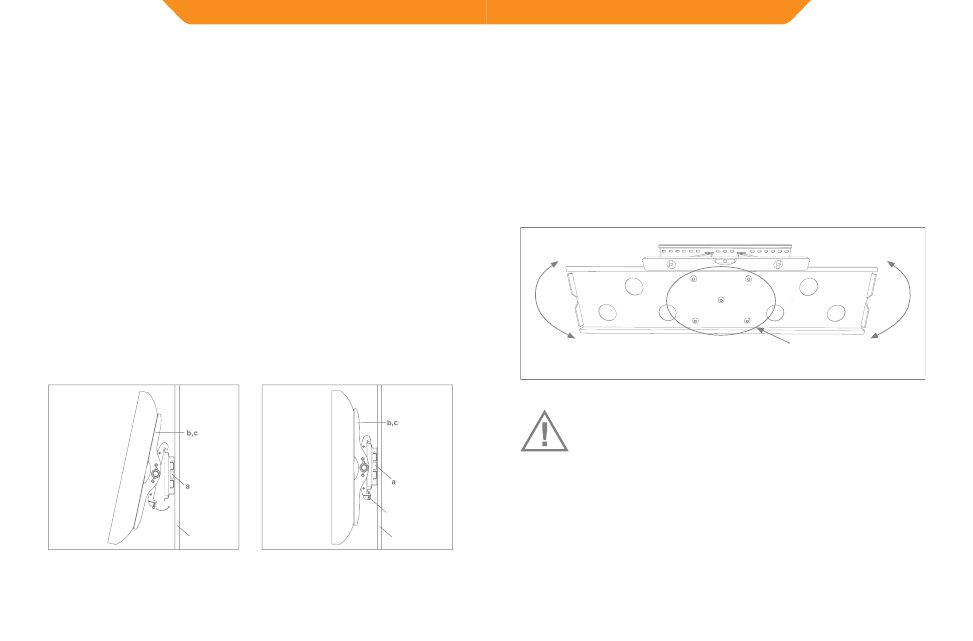

Abbildung 3A dargestellt. Mit dem Inbusschlüssel (d) ziehen Sie die
Sicherungsbolzen fest. Die Bildschirmhalterung sitzt jetzt hinter der
unteren Nase der Wandplatte, wie in Abbildung 3B dargestellt.
Vielen Dank, dass Sie sich für dieses Produkt
entschieden haben, viel Spaß damit.
Abbildung 3B Abbildung 3A
Wand Wand
Sicherungsbolzen
Halterung ausrichten
Możliwe jest wyrównanie montażu po zainstalowaniu go na ścianie.
Wypoziomowanie osiąga się obracając płytę przednią na której
spoczywa odbiornik TV. Najpierw zdjąć telewizor z mocowania.
Następnie poluzować nieco 5 śrub używając klucza imbusowego.
Ustawić poziomicę z przodu płytki o odpowiednio wypoziomować ją.
Dokręcić następnie 5 śrub, nie nadmiernie.
WARNUNG
Heben Sie den Fernseher mit zwei Personen auf die
Wandplatte.
Abbildung 4
Einstellschrauben zum Ausrichten
