Dansk 4.998.137.267 Produktbeskrivelse IOS 0232 A
8 / 32
ST − FIR / PRM1 / deh
610−4.998.153.975 / A2
Funktionsbeskrivelse
d RS232 kommunikationsmodulet har to uafhængige RS232−stik, så der kan tilsluttes en printer
og/eller en bærbar computer.

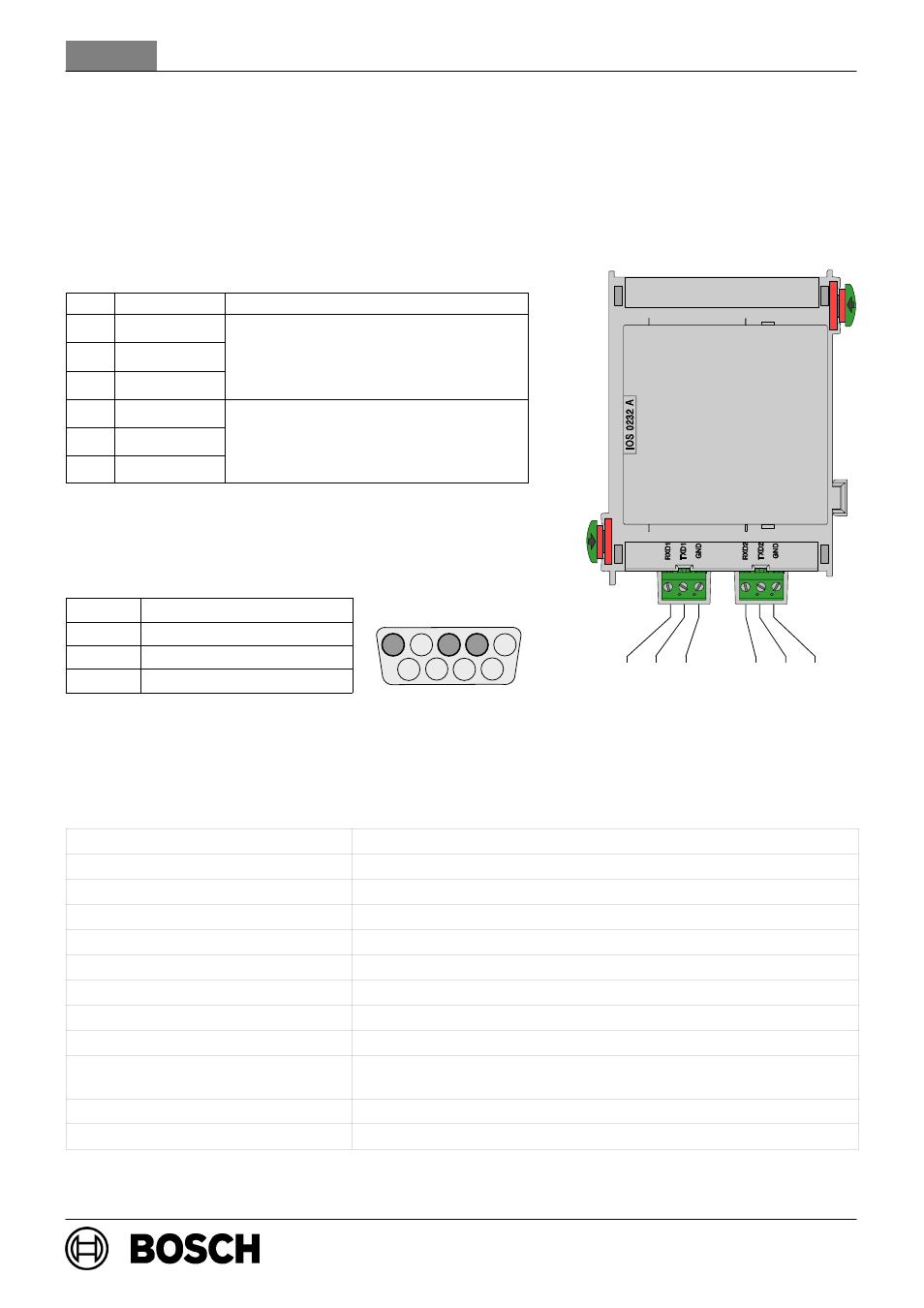

Kabelføring
Pos . Afmærkning Tilslutning
15 RXD1
16 TXD1 RS232 stik 1
17 GND
20 RXD2
21 TXD2 RS232 stik 2
22 GND
Ben−tildeling ved et DSUB 9−bens stik
BEN−Nr. Tilslutning
2 TxD0
3 RxD0
5 GND
Tekniske specifikationer
Indgangsspænding (min. − maks.) 20 V DC − 30 V DC
Maks. strømforbrug 2,6 mA
Maks. linjelængde 3 m (3,28 yards) ved hvert stik
Sikkerhedsklasse II i henhold til IEC 60950 / EN 60950
EMI / EMC beskyttelse EN 50081−1 / FCC del 15
Beskyttelsesklasse IP 30 i henhold til IEC 60529
Driftstemperatur −5
_C . . . 50 _C
Opbevaringstemperatur −20 _C . . . 60 _C
Tilladt relativ luftfugtighed maks. 95% ikke kondenserende
Kabinetmateriale og −farve ABS plast Polylac PA−766 (UL94 V−0),
halvglans antracit, RAL 7016
Dimensioner (H x B x D) ca. 127 x 96 x 60mm
Vægt ca. 180 g
15 16 17 20 21 22
5 4 3 2 1
9 8 7 6
