Shqip
4.998.137.267
Përshkrimi i prodhimit IOS 0232 A
4 / 32
ST − FIR / PRM1 / deh
610−4.998.153.975 / A2

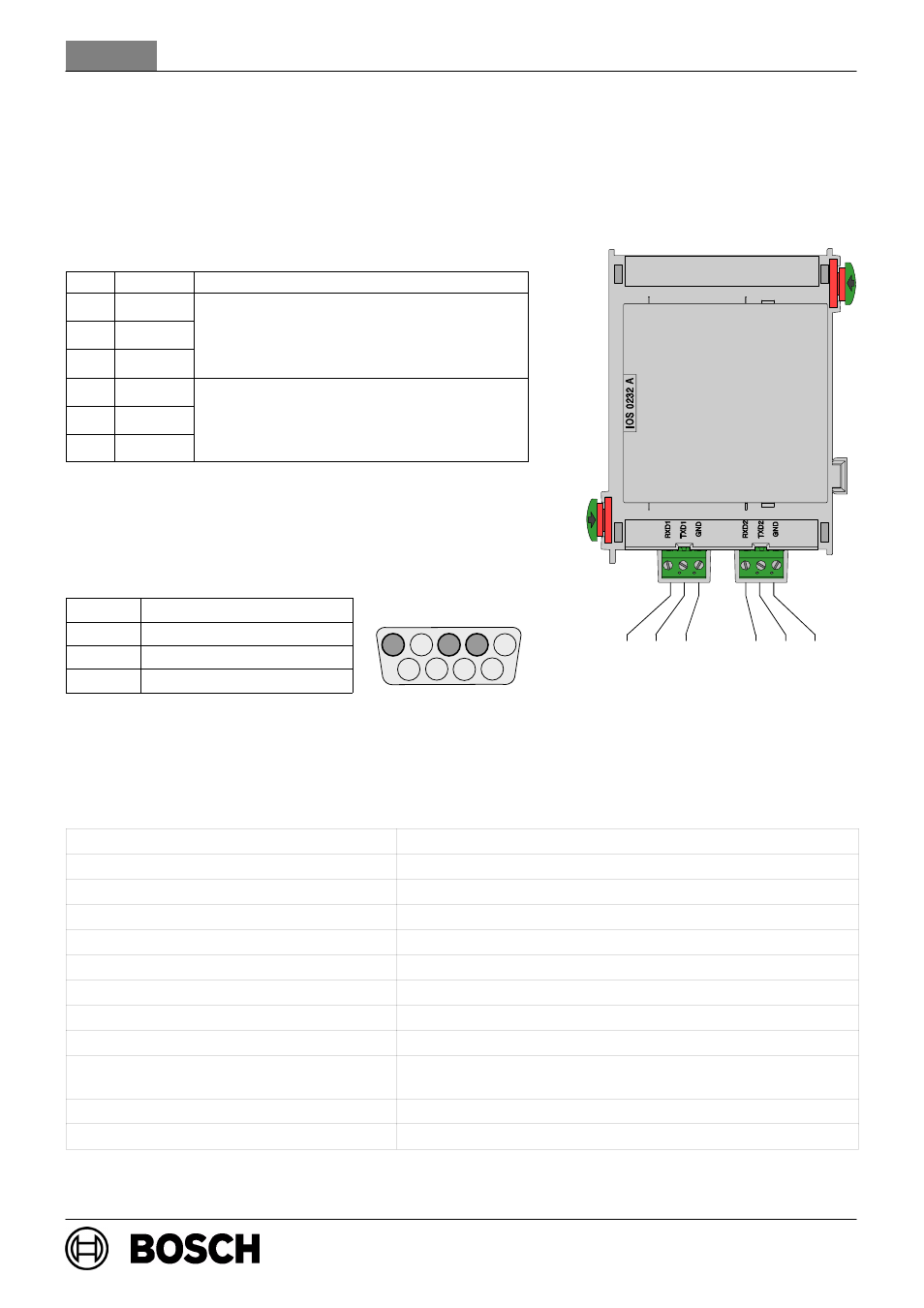

Përshkrimi i funksioneve
d Moduli i komunikimit RS232 jep dy interfaqe të pavarura RS232 për të lidhur një makinë
shtypi (printer) dhe/ose një Laptop (kompjuter portativ).
Rrjeti
Poz.
Marka
Lidhje
15
RXD1
16
TXD1
RS232 Interfaqja 1
17
GND
qj
20
RXD2
21
TXD2
RS232 Interfaqja 2
22
GND
qj
Caktimi−pin i plug−ut DSUB 9−pin
PIN−No.
Lidhje
2
TxD0
3
RxD0
5
GND
Karakteristika teknike
Tensioni i hyrjes (min. − max.)
20 mA në 24 V DC
Konsumi maksimal i rrymës
2,6 mA
Gjatësia maksimale e linjave
3 m (3,28 jard) për çdo interfaqe
Klasa e sigurisë
IEC 60950 / EN 60950
Mbrojtja EMI / EMC
EN 50081−1 / FCC Part 15
Klasa e mbrojtjes
IP 30 si për IEC 60529
Temperatura e lejueshme e funksionimit
−5
_C . . . 50 _C (23 _F . . . 122 _F)
Temperatura e lejueshme e magazinimit
−20
_C . . . 60 _C (−4 _F . . . 140 _F)
Lagështia relative e lejueshme
max. 95% nuk kondenson
Materiali dhe ngjyra e folesë
ABS plastik Polylak PA−766 (UL94 V−0),
antracit gjysëm i shndritshëm, RAL 7016
Dimensionet (Lart. x Gjer. x Gjat.)
përafërsisht 127 x 96 x 60 mm (7,9 x 3,9 x 1,6 inç)
Pesha
përafërsisht 180 g (6,3 oncë)
15 16 17
20 21 22
5
4
3
2
1
9
8
7
6
