Bosch IOS 0232 A RS232 Communication Module User Manual
Page 7
Deutsch
4.998.137.267
Produktbeschreibung IOS 0232 A
7 / 32
ST − FIR / PRM1 / deh
610−4.998.153.975 / A2
Funktionsbeschreibung
Das RS232 Schnittstellenmodul verfügt über zwei RS232 Schnittstellen zum Anschalten eines
Druckers und/oder eines Laptops.

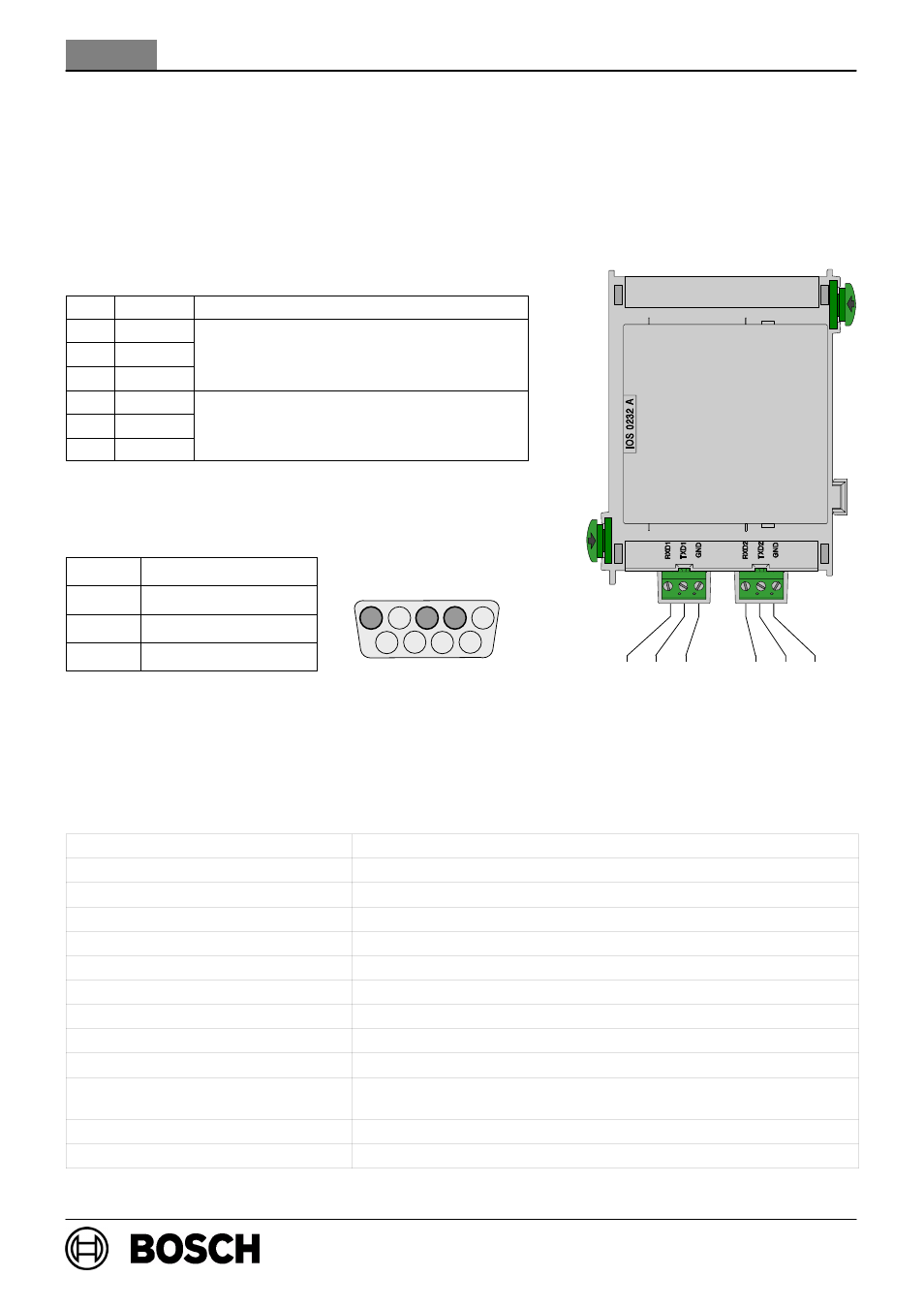

Klemmenbelegung
Pos.
Beschr
.
Anschluß
15
RXD1
16
TXD1
RS 232 Schnittstelle 1
17
GND
20
RXD2
21
TXD2
RS 232 Schnittstelle 2
22
GND
Belegung des DSUB 9−Steckers
PIN−Nr.
Anschluß
2
TxD0
3
RxD0
5
GND
Technische Daten
Eingangsspannung (min − max)
20 V DC − 30 V DC / 5 V DC
$5%
Maximale Stromaufnahme
2,6 mA
Maximale Leitungslänge
3 m (3.28 yards) pro Schnittstelle
Sicherheitsklasse
II nach IEC 60950 / EN 60950
EMV−Störfestigkeit
EN 50130−4 / FCC Part 15
EMV−Störaussendung
EN 50081−1 / FCC Part 15
Schutzklasse
IP 30 nach IEC 60529
Zulässige Betriebstemperatur
−5
_C . . . 50 _C (23 _F . . . 122 _F)
Zulässige Lagertemperatur
−20
_C . . . 60 _C (−4 _F . . . 140 _F)
Zulässige relative Feuchte
max. 95% nicht kondensierend
Gehäusematerial und Farbe
ABS Kunststoff, Polylac PA−766 (UL94 V−0),
seidenmatt anthrazit, RAL 7016
Abmessungen (H x B x T)
ca. 127 x 96 x 60 mm (5.0 x 3.8 x 2.4 inches)
Gewicht
ca. 180 g (5.3 ounces)
15 16 17
20 21 22
5
4
3
2
1
9
8
7
6
