Norsk

4.998.137.267

Produktbeskrivelse IOS 0232 A

20 / 32

ST − FIR / PRM1 / deh

610−4.998.153.975 / A2

Funksjonsbeskrivelse

d RS232−kommunikasjonsmodulen har to uavhengige RS232−grensesnitt der det kan kobles til

en skriver og/eller en bærbar datamaskin.

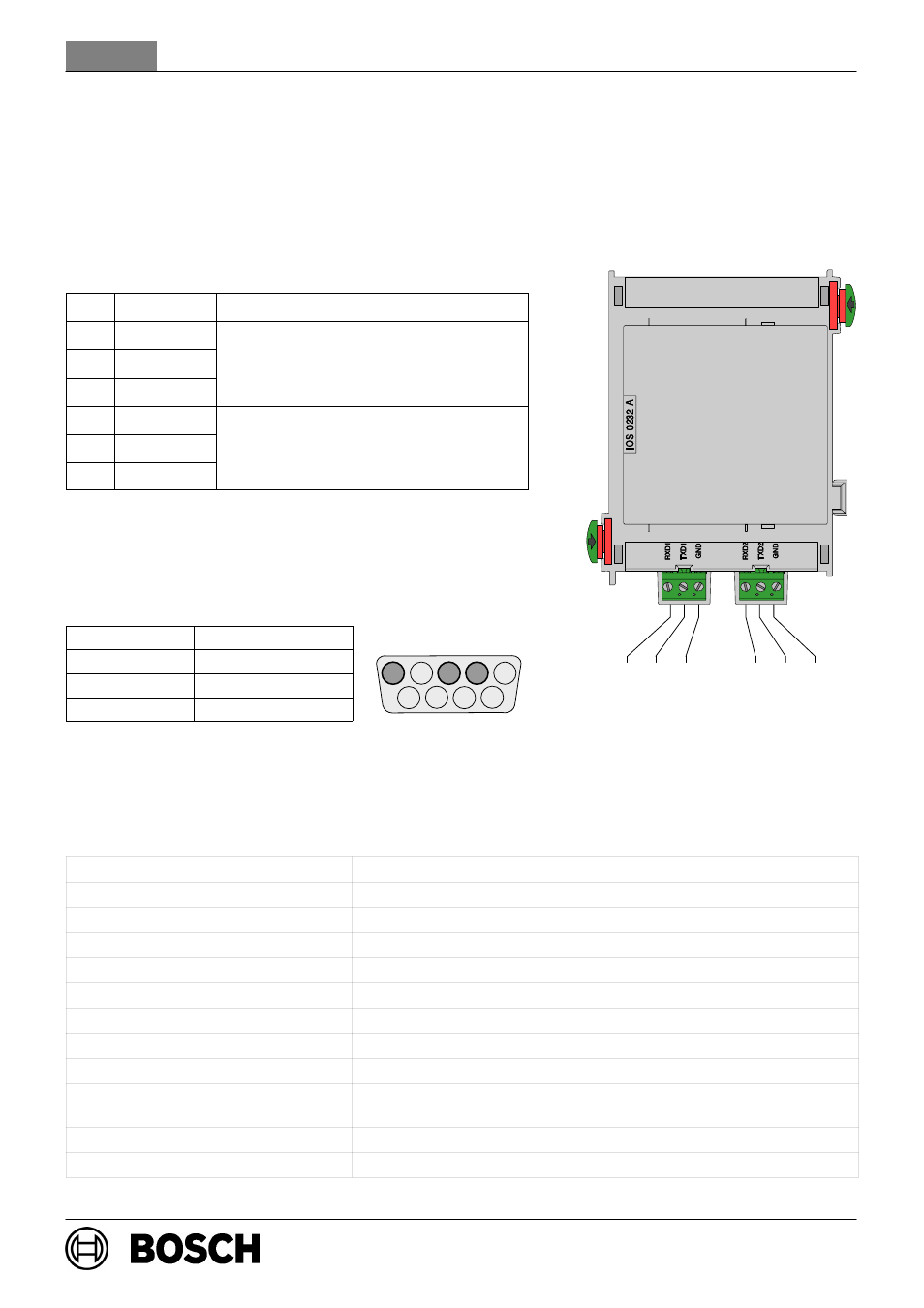

Kabling

Pos.

Markering

Tilkobling

15

RXD1

16

TXD1

RS232−grensesnitt 1

17

GND

g

20

RXD2

21

TXD2

RS232−grensesnitt 2

22

GND

g

Pinnetildeling på DSUB 9−pinners plugg

Pinnenummer

Tilkobling

2

TxD0

3

RxD0

5

GND

Tekniske spesifikasjoner

Inngangsspenning (min. − maks.)

20 − 30 V DC

Maksimalt strømforbruk

2,6 mA

Maksimal ledningslengde

3 m (3,28 yard) ved hvert grensesnitt

Sikkerhetsklasse

II i henhold til IEC 60950 / EN 60950

EMI− / EMC−beskyttelse

EN 50081−1 / FCC del 15

Beskyttelsesklasse

IP 30 i henhold til IEC 60529

Driftstemperatur:

−5 C . . . 50

_C (23 _F . . . 122 _F)

Lagringstemperatur

−20

_C . . . 60 _C (−4 _F . . . 140 _F)

Tillatt relativ fuktighet

Maks. 95 % ikke−kondenserende

Husmateriale og −farge

ABS−plast Polylac PA−766 (UL94 V−0),
halvblank koksgrå, RAL 7016

Mål (H x B x D)

Ca. 127 x 96 x 60 mm (5,0 x 3,8 x 2,4 tommer)

Vekt

Ca. 180 g (6,3 unser)

15 16 17

20 21 22

5

4

3

2

1

9

8

7

6
