Русский

4.998.137.267

Описание изделия IOS 0232 A

25 / 32

ST − FIR / PRM1 / deh

610−4.998.153.975 / A2

Описание принципа действия

d Коммуникационный модуль RS232 обеспечивает два независимых интерфейса RS232 для

подключения принтера и/или портативного компьютера.

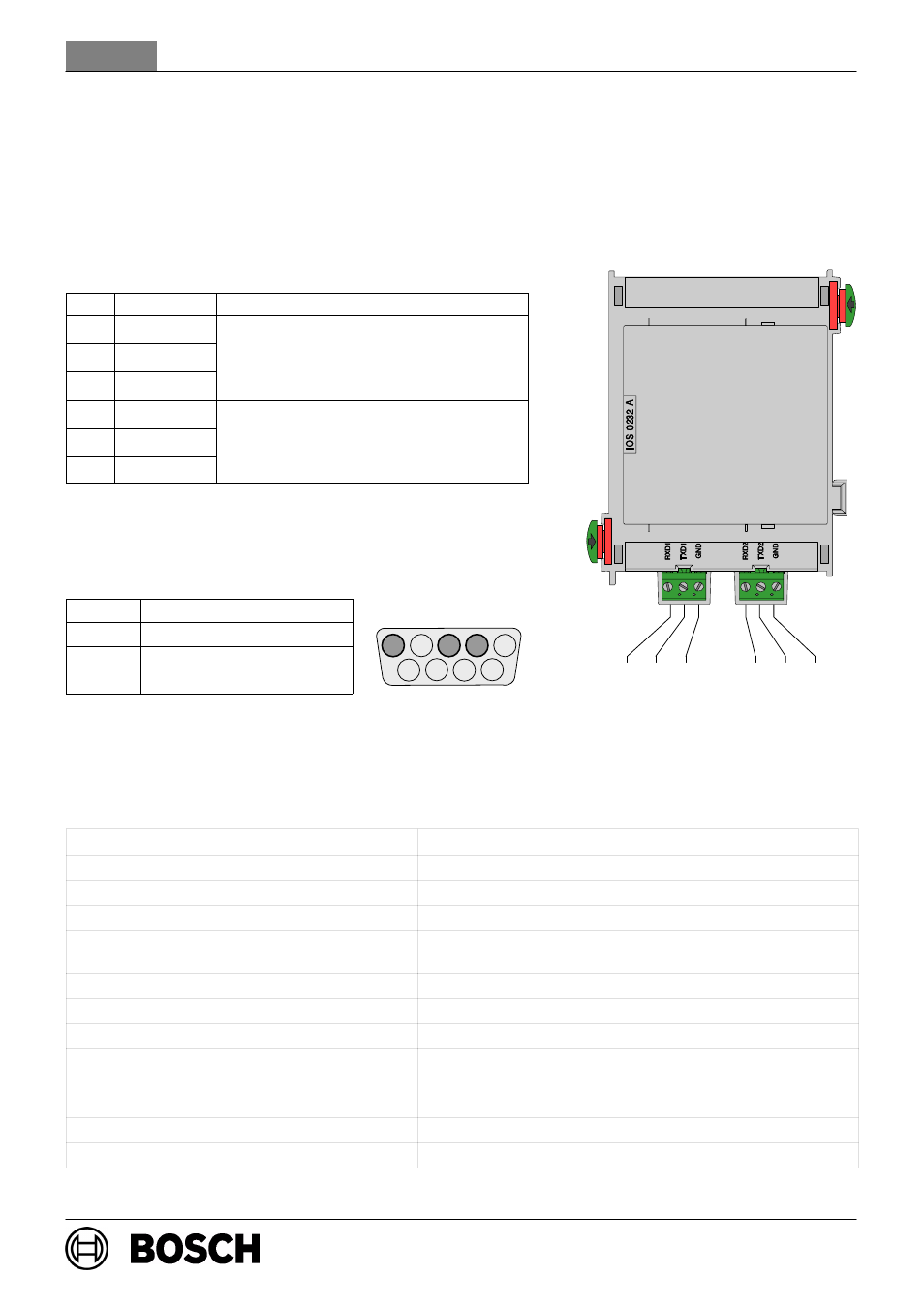

Подключения

Поз. Маркировка

Соединение

15

RXD1

16

TXD1

Интерфейс 1 RS232

17

GND

ðô

20

RXD2

21

TXD2

Интерфейс 2 RS232

22

GND

рф

Разводка выводов 9−контактного разъема DSUB

PIN−No.

Соединение

2

TxD0

3

RxD0

5

GND

Техническое описание

Напряжение на входе (мин − макс)

20 В пост. тока − 30 В пост. тока

Максимальное потребление тока

2,6 мА

Максимальная длина линий

3 м (3,28 ярда) на каждый интерфейс

Класс безопасности

II ïî IEC 60950 / EN 60950

Защита от электромагнитных помех /

электромагнитной совместимости

EN 50081−1 / FCC часть 15

Класс защиты

IP 30 ïî IEC 60529

Рабочая температура

−5 _C . . . 50 _C (23 _F . . . 122 _F)

Температура хранения

−20 _C . . . 60 _C (−4 _F . . . 140 _F)

Допустимая относительная влажность

макс. 95% без конденсата

Материал и цвет корпуса

Пластмасса ABS Polylac PA−766 (UL94 V−0),

полуматовый антрацит, RAL 7016

Размеры (В x Ø x Г)

приблиз. 127 x 96 x 60 ìì (5,0 x 3,8 x 2,4 дюйма)

Вес

приблиз. 180 г (6,3 унции)

15 16 17

20 21 22

5

4

3

2

1

9

8

7

6
