Bosch IOS 0232 A RS232 Communication Module User Manual
Page 28

Slovenšèina
4.998.137.267
Opis izdelka IOS 0232 A
28 / 32
ST − FIR / PRM1 / deh
610−4.998.153.975 / A2
Funkcionalni opis
d Komunikacijski modul RS232 ima dva neodvisna vmesnika RS232 za prikljuèitev tiskalnika
in/ali prenosnega raèunalnika.

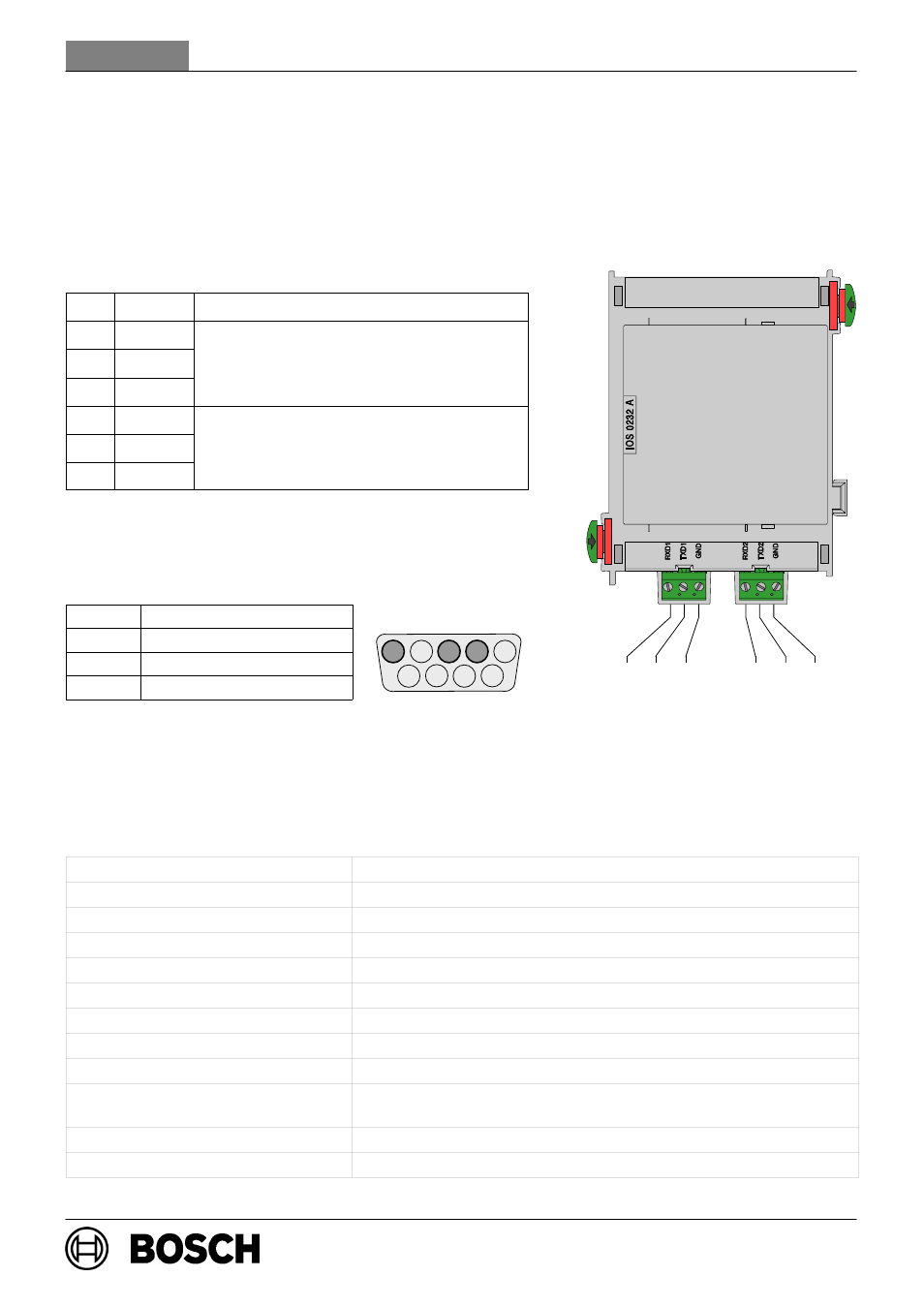

Elektrièna povezava
Pol.
Oznaka
Povezava
15
RXD1
16
TXD1
RS232 vmesnik 1
17
GND
20
RXD2
21
TXD2
RS232 vmesnik 2
22
GND
Dodelitev pinov 9−pinskega vtièa DSUB
Št. PIN
Povezava
2
TxD0
3
RxD0
5
GND
Tehniène specifikacije
Vhodna napetost (min. − maks.)
20 V DC − 30 V DC
Maksimalna poraba toka
2,6 mA
Maksimalna dolina vodov
3 m pri vsakem vmesniku
Varnostni razred
II po standardu IEC 60950 / EN 60950
Zašèita EMI / EMC
EN 50081−1 / FCC del 15
Razred zašèite
IP 30 po standardu IEC 60529
Delovna temperatura
−5
_C . . . 50 _C (23 _F . . . 122 _F)
Hrambna temperatura
−20
_C . . . 60 _C (−4 _F . . . 140 _F)
Dovoljena relativna vlaga
maks. 95 % brez kondenza
Material in barva ohišja
ABS plastika poliuretanski lak PA−766 (UL94 V−0),
polsijajni antracitni, RAL 7016
Dimenzije (V x Š x G)
pribl. 127 x 96 x 60 mm
Masa
pribl. 180 g
15 16 17
20 21 22
5
4
3
2
1
9
8
7
6
