Bosch IOS 0232 A RS232 Communication Module User Manual
Page 5
Български
4.998.137.267
Описание на продукта IOS 0232 A
5 / 32
ST − FIR / PRM1 / deh
610−4.998.153.975 / A2
Функционално описание
d Комуникационният модул за RS232 предоставя два независими интерфейса RS232 за
свързване на принтер и/или лаптоп.

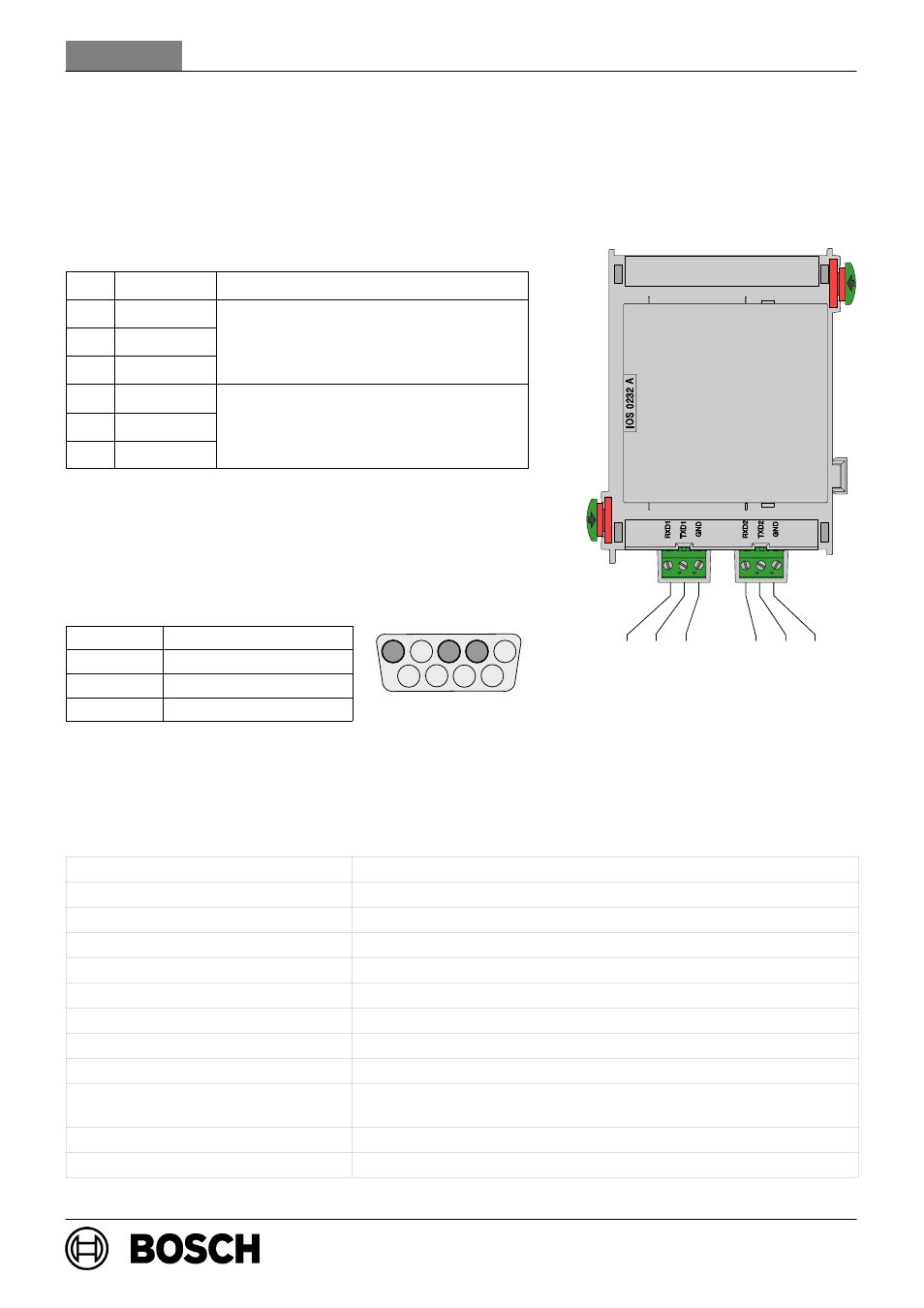

Електрическа монтажна схема
Поз. Означение
Свързване
15
RXD1
16
TXD1
Интерфейс RS232 1
17
GND
ðô
20
RXD2
21
TXD2
Интерфейс RS232 2
22
GND
рф
Предназначение на крачетата на
9−изводен щепсел DSUB
Краче Nº
Свързване
2
TxD0
3
RxD0
5
GND
Техническа спецификация
Входно напрежение (мин. − макс.)
20 V DC − 30 V DC
Максимално потребление на ток
2,6 mA
Максимална дължина на линиите
3 м
Клас на безопасност
II съгласно IEC 60950 / EN 60950
Защита за EMI / EMC
EN 50081−1 / FCC Част 15
Клас на защита
IP 30 съгласно IEC 60529
Работна температура
−5 _C . . . 50 _C (23 _F . . . 122 _F)
Температура на съхранение
−20 _C . . . 60 _C (−4 _F . . . 140 _F)
Допустима относителна влажност
макс. 95% без кондензация
Материал и цвят на корпуса
ABS пластмаса Polylac PA−766 (UL94 V−0),
полугланцов антрацит, RAL 7016
Размери (В x Ø x Д)
прибл. 127 x 96 x 60 мм
Тегло
прибл. 180 г
15 16 17
20 21 22
5
4
3
2
1
9
8
7
6
