Magyar

4.998.137.267

Termékismertetõ IOS 0232 A

15 / 32

ST − FIR / PRM1 / deh

610−4.998.153.975 / A2

A mûködés ismertetése

d Az RS232 kommunikációs modul két független RS232 interfészt biztosít nyomtató és/vagy egy

laptop csatlakoztatására.

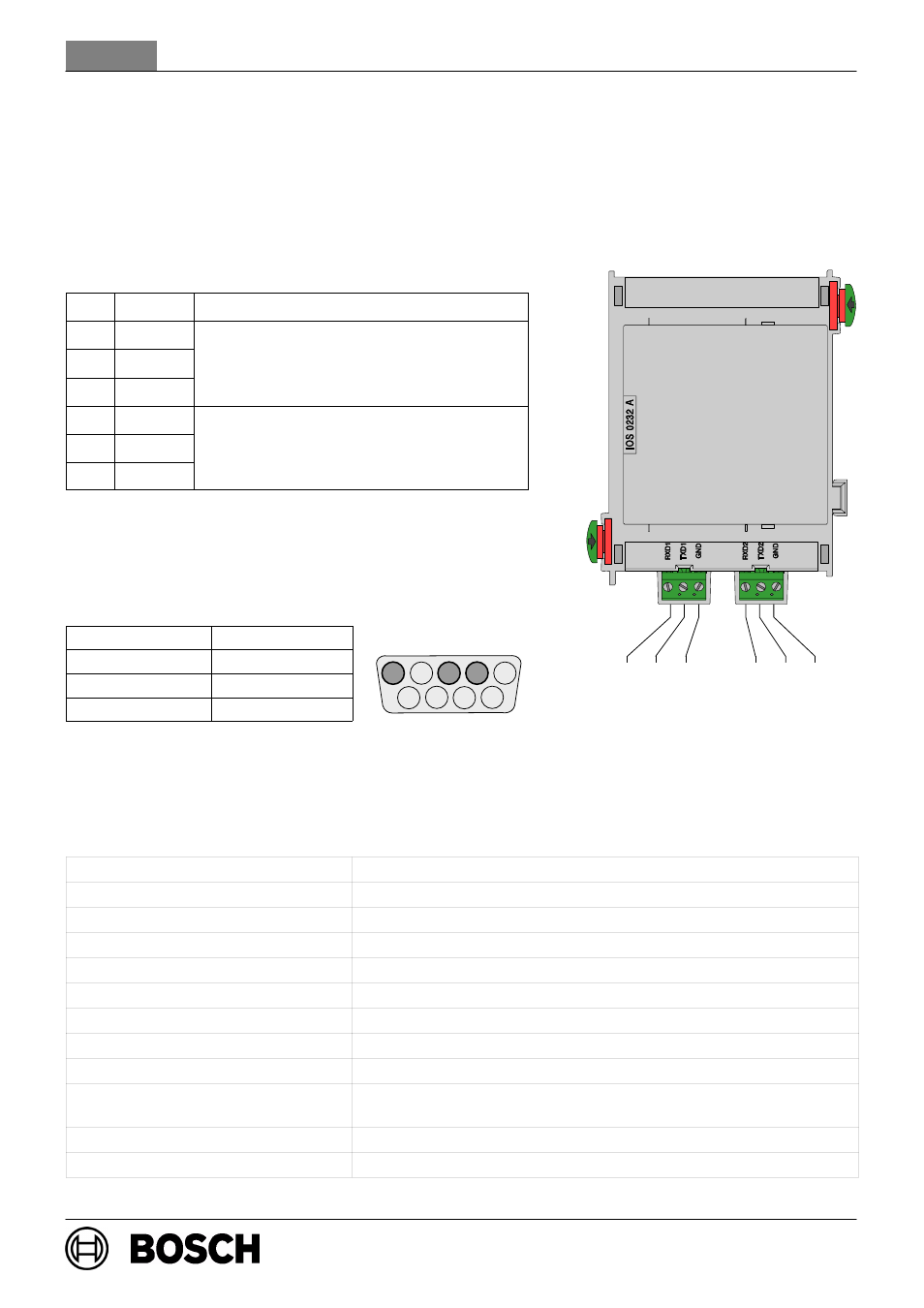

Vezetékezés

Poz.

Jelzés

Csatlakozás

15

RXD1

16

TXD1

RS232 1. interfész

17

GND

20

RXD2

21

TXD2

RS232 2. interfész

22

GND

DSUB 9−pólusú csatlakozó dugó lábkiosztása

Érintkezõ száma

Csatlakozás

2

TxD0

3

RxD0

5

GND

Mûszaki adatok

Bemenõ feszültség (min. − max.)

20 V egyenáram − 30 V egyenáram

Maximális áramfelvétel

2,6 mA

Vonalak maximális hossza

3 m mindegyik interfésznél

Biztonsági osztály

II az IEC 60950 / EN 60950 szerint

EMI / EMC−védelem

EN 50081−1 / FCC 15. rész

Védettség

IP 30 az IEC 60529 szerint

Üzemi hõmérséklet

−5

_C . . . 50 _C

Tárolási hõmérséklet

−20

_C . . . 60 _C

Megengedett relatív páratartalom

max. 95% nem lecsapódó

Ház anyaga és színe

ABS mûanyag Polylac PA−766 (UL94 V−0),
félfényes antracit, RAL 7016

Méretek (mag. x szél. x mélys.)

kb. 127 x 96 x 60 mm

Súly

kb. 180 g

15 16 17

20 21 22

5

4

3

2

1

9

8

7

6
