Bosch IOS 0232 A RS232 Communication Module User Manual
Page 12

Suomi
4.998.137.267

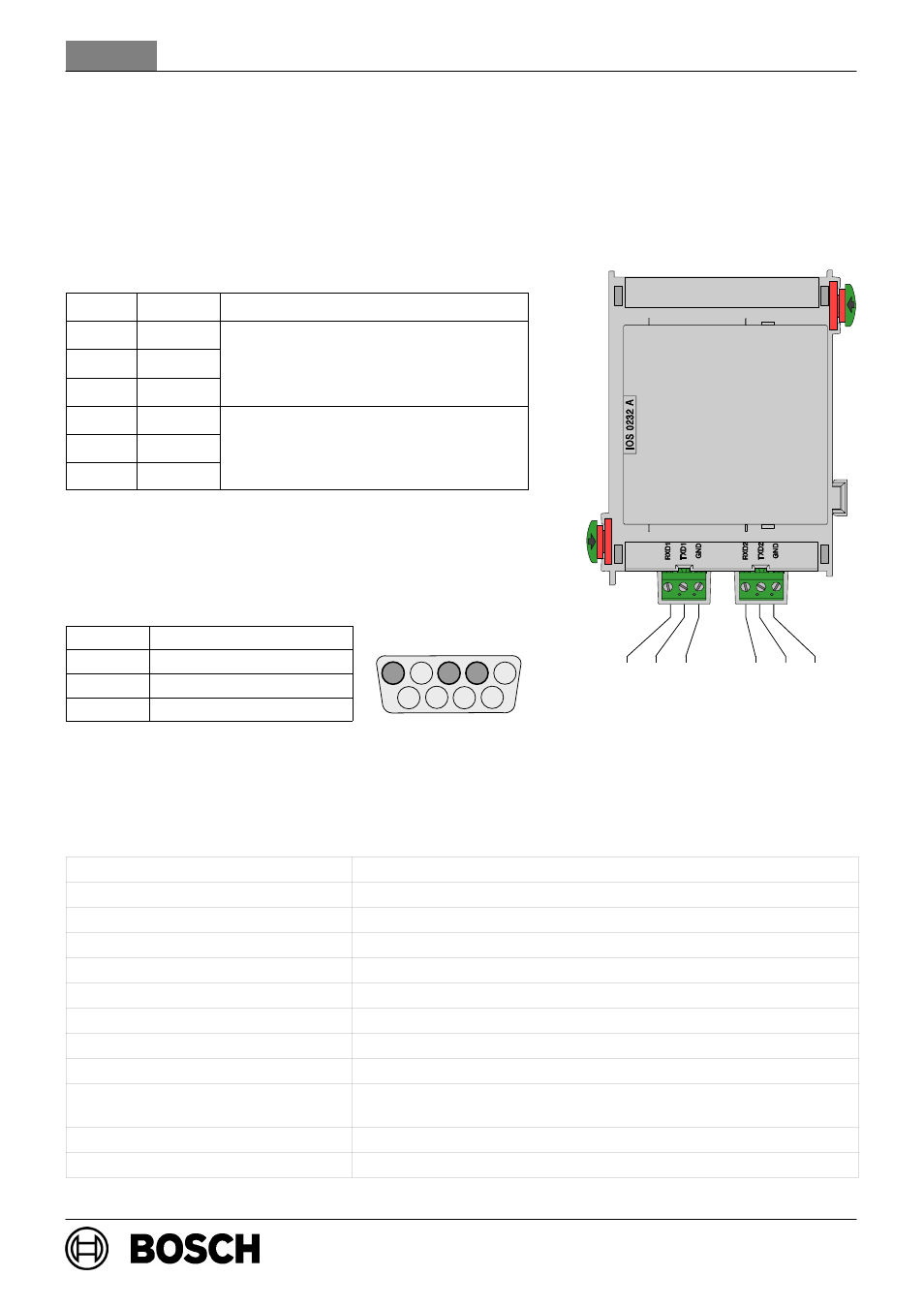

Tuotekuvaus IOS 0232 A
12 / 32
ST − FIR / PRM1 / deh
610−4.998.153.975 / A2
Toiminnan kuvaus
d RS232−tiedonsiirtomoduulissa on kaksi itsenäistä RS232−liitäntää tulostimen ja/tai
kannettavan tietokoneen liittämistä varten.
Johdotus
Tunnus Merkintä
Liitäntä
15
RXD1
16
TXD1
RS232−liitäntä 1
17
GND
20
RXD2
21
TXD2
RS232−liitäntä 2
22
GND
DSUB 9−nastaisen pistokkeen nastajärjestys
Nastanro
Liitäntä
2
TxD0
3
RxD0
5
GND
Tekniset tiedot
Tulojännite (min. − maks.)
20 V DC − 30 V DC
Virrankulutus enintään
2,6 mA
Linjojen enimmäispituus
3 m jokaisessa liitännässä
Turvallisuusluokitus
II, IEC 60950 / EN 60950 mukaisesti
EMI / EMC−suojaus
EN 50081−1 / FCC Part 15
Suojausluokitus
IP 30, IEC 60529 mukaisesti
Käyttölämpötila
−5
_C. . . 50 _C (23 _F. . . 122 _F)
Säilytyslämpötila
−20
_C. . . 60 _C (−4 _F. . . 140 _F)
Suhteellinen kosteus
enintään 95 % (tiivistymätön)
Kotelon materiaali ja väri
ABS−muovi, Polylac PA−766 (UL94 V−0)
puolikiiltävä anthrazit, RAL 7016
Mitat (K x L x S)
noin 127 x 96 x 60 mm
Paino
noin 180 g
15 16 17
20 21 22
5
4
3
2
1
9
8
7
6
