Polski

4.998.137.267

IOS 0232 A − opis produktu

23 / 32

ST − FIR / PRM1 / deh

610−4.998.153.975 / A2

Opis działania

d Moduł komunikacyjny RS232 posiada dwa niezaleƼne interfejsy RS232 umoƼliwiające

podłączenie drukarki i / lub komputera przenośnego.

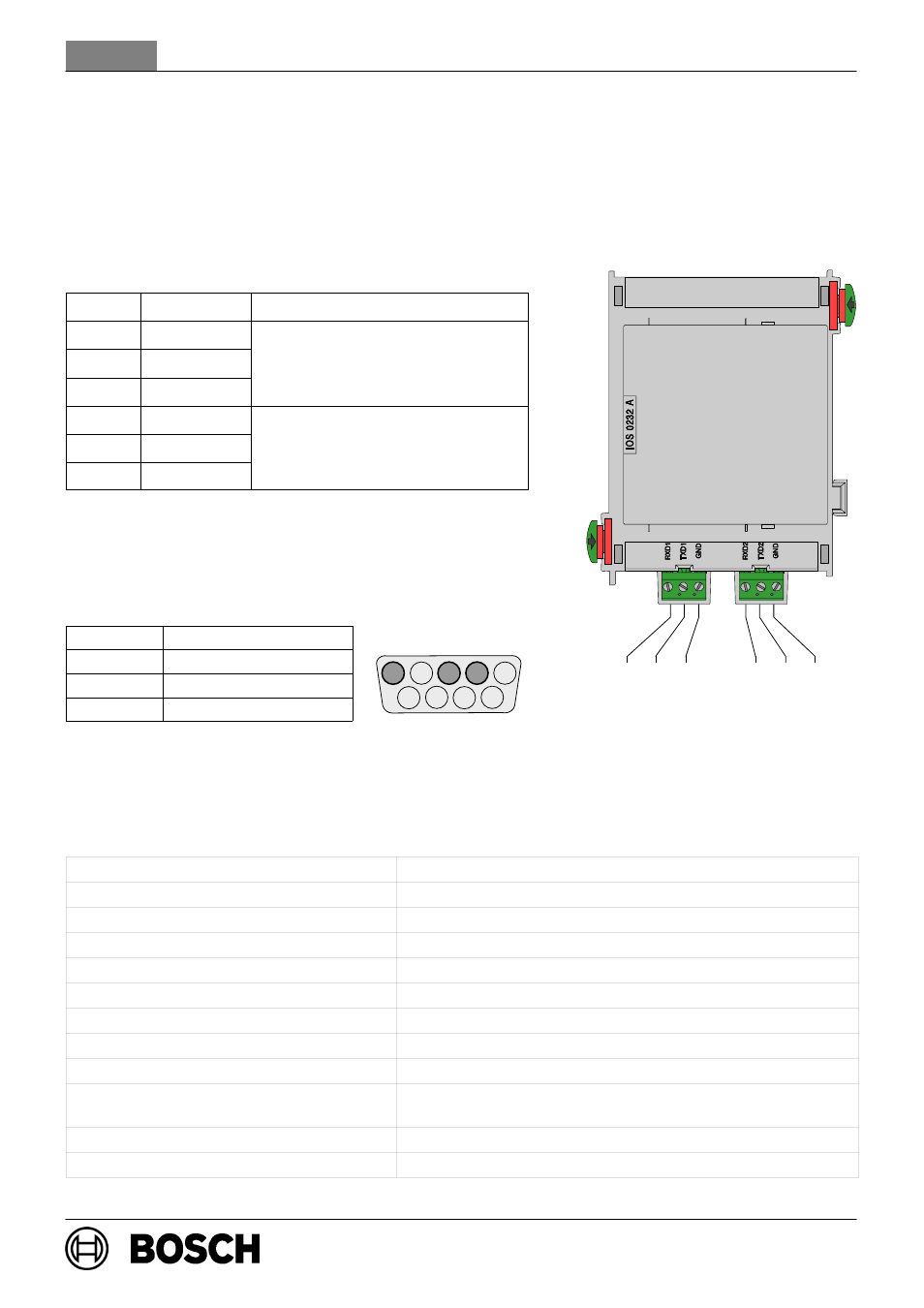

Gniazda połączeniowe

Pozycja

Oznaczenie

Połączenie

15

RXD1

16

TXD1

Interfejs RS232 1

17

GND

j

20

RXD2

21

TXD2

Interfejs RS232 2

22

GND

j

Przyporządkowanie styków złącza 9-stykowego Sub−D

Nr styku

Połączenie

2

TxD0

3

RxD0

5

GND

Dane techniczne

Napięcie wejściowe (min. − maks.)

20 VDC − 30 VDC

Maksymalny pobór prądu

2,6 mA

Maksymalna długość linii

3 m (kaƼdy interfejs)

Klasa bezpieczeństwa

II zgodnie z IEC 60950 / EN 60950

Ochrona przed zakłóceniami EMI / EMC

EN 50081−1 / FCC, Część 15

Klasa ochrony

IP 30 zgodnie z IEC 60529

Temperatura pracy

−5

_C . . . 50 _C

Temperatura przechowywania

−20

_C . . . 60 _C

Dopuszczalna wilgotność względna

maks. 95% bez kondensacji

Materiał i kolor obudowy

tworzywo ABS Polylac PA−766 (UL94 V−0)
antracyt, półpołysk, RAL 7016

Wymiary (wys. x szer. x gł.)

ok. 127 x 96 x 60 mm

Masa

ok. 180 g

15 16 17

20 21 22

5

4

3

2

1

9

8

7

6
