Srpski

4.998.137.267

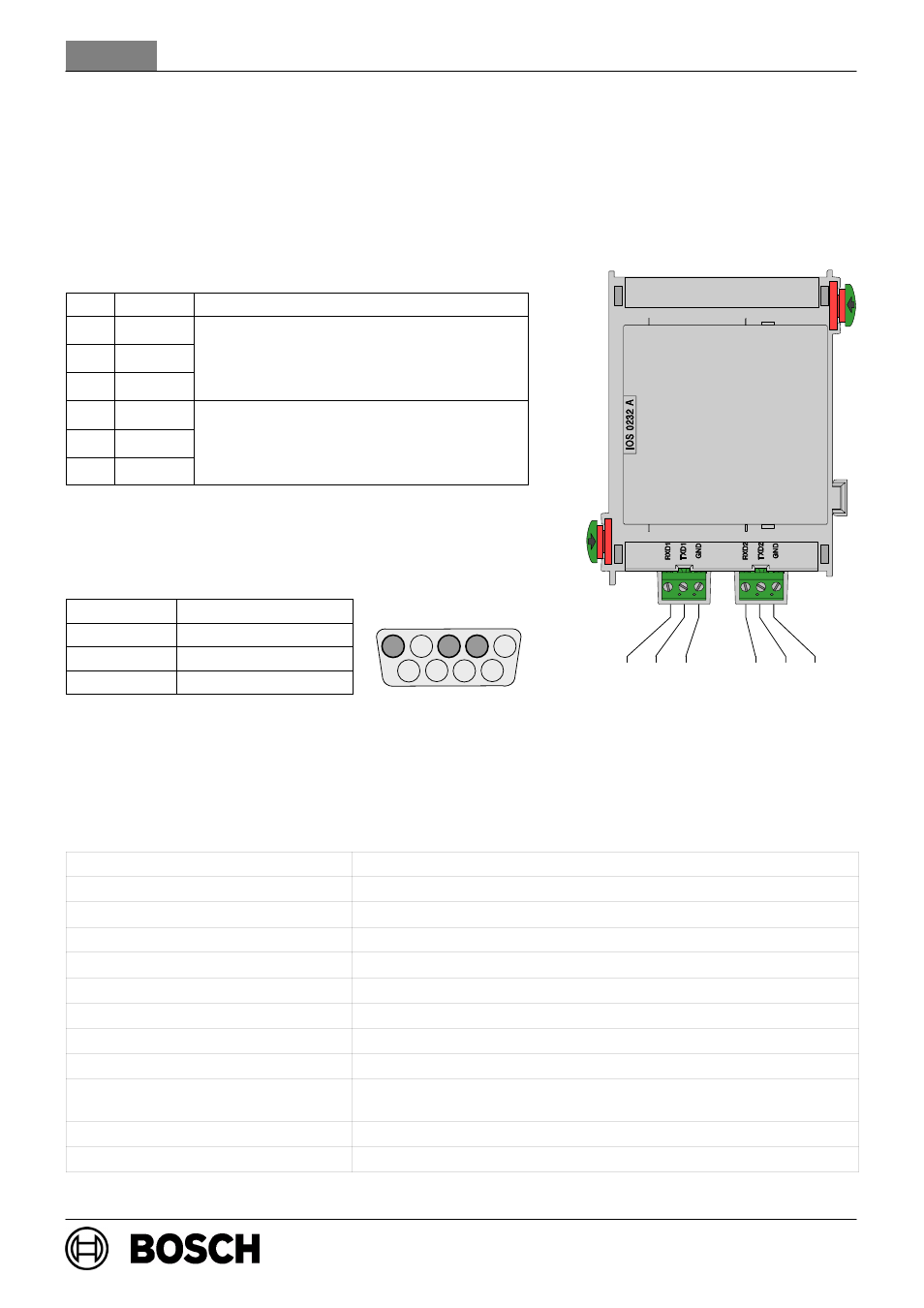

Opis proizvoda IOS 0232 A

27 / 32

ST − FIR / PRM1 / deh

610−4.998.153.975 / A2

Opis funkcija

d Komunikacijski modul RS232 sadrƾi dva nezavisna RS232 interfejsa za spajanje štampaèa i/ili

prenosnog raèunara.

Oƾièenje

Pol.

Oznaka

Prikljuèak

15

RXD1

16

TXD1

RS232 interfejs 1 1

17

GND

j

20

RXD2

21

TXD2

RS232 interfejs 2

22

GND

j

Dodela pina za DSUB 9 prikljuèak za pin

Broj PIN−a

Prikljuèak

2

TxD0

3

RxD0

5

GND

Tehnièke specifikacije

Ulazni napon (min − maks)

20 V DC − 30 V DC

Maksimalna potrošnja struje

2,6 mA

Maksimalna duƾina voda

3 m (3,28 jarda) po svakom interfejsu

Klasa bezbednosti

II po IEC 60950 / EN 60950

EMI / EMC zaštita

EN 50081−1 / FCC deo 15

Zaštitna klasa

IP 30 po IEC 60529

Radna temperatura

−5

_C . . . 50 _C (23 _F . . . 122 _F)

Temperatura za skladištenje

−20

_C . . . 60 _C (−4 _F . . . 140 _F)

Dozvoljena relativna vlaƾnost

maks. 95% bez kondenzacije

Materijal i boja kućišta

ABS plastika Polylac PA−766 (UL94 V−0),
polusjajni antracit, RAL 7016

Dimenzije (V x Š x D)

oko 127 x 96 x 60 mm (5,0 x 3,8 x 2,4 inèa)

Teƾina

oko 180 g (6,3 unci)

15 16 17

20 21 22

5

4

3

2

1

9

8

7

6
