Italiano

4.998.137.267

Descrizione prodotto IOS 0232 A

17 / 32

ST − FIR / PRM1 / deh

610−4.998.153.975 / A2

Descrizione funzionale

d Il modulo di comunicazione RS232 dispone di due interfacce RS232 indipendenti per il

collegamento di una stampante e/o di un laptop.

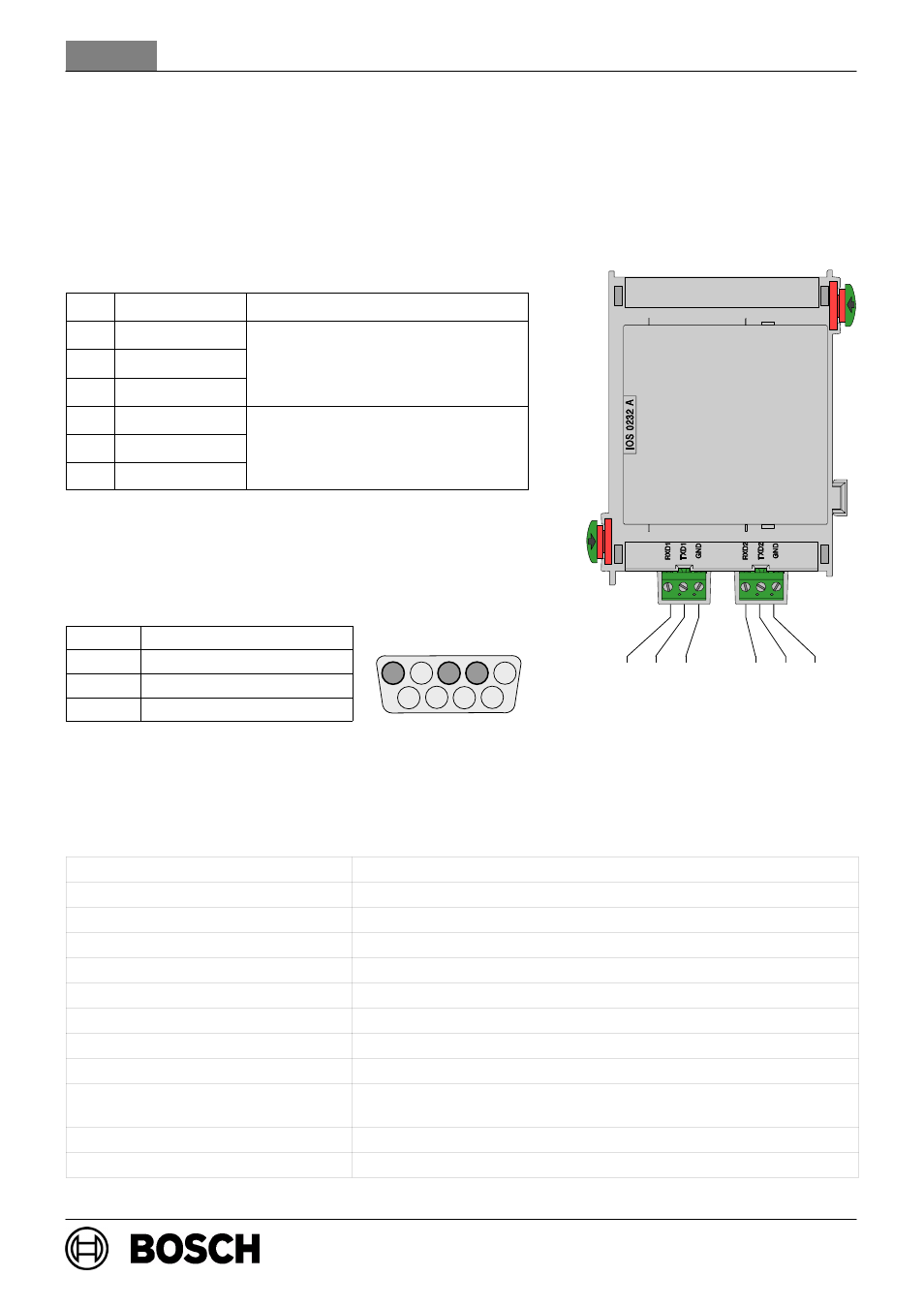

Cablaggio

Pos.

Contrassegno

Collegamento

15

RXD1

16

TXD1

Interfaccia RS232 1

17

GND

20

RXD2

21

TXD2

Interfaccia RS232 2

22

GND

Assegnazione pin di un connettore SUB−D a 9 pin

N. PIN

Collegamento

2

TxD0

3

RxD0

5

GND

Specifiche tecniche

Tensione di ingresso (min − max)

20 V CC − 30 V CC

Consumo di corrente max.

2,6 mA

Lunghezza linee max.

3 m su ciascuna interfaccia

Classe di sicurezza

II come previsto dalle norme IEC 60950 / EN 60950

Protezione EMI / EMC

EN 50081−1 / FCC Parte 15

Grado di protezione

IP 30 come previsto dalla norma IEC 60529

Temperatura operativa

−5

_C . . . 50 _C (23 _F . . . 122 _F)

Temperatura di stoccaggio

−20

_C . . . 60 _C (−4 _F . . . 140 _F)

Umidità relativa consentita

max. 95% senza condensa

Materiale e colore custodia

plastica ABS Polylac PA−766 (UL94 V−0),
antracite semilucida, RAL 7016

Dimensioni (A x L x P)

circa 127 x 96 x 60 mm

Peso

circa 180 g

15 16 17

20 21 22

5

4

3

2

1

9

8

7

6
