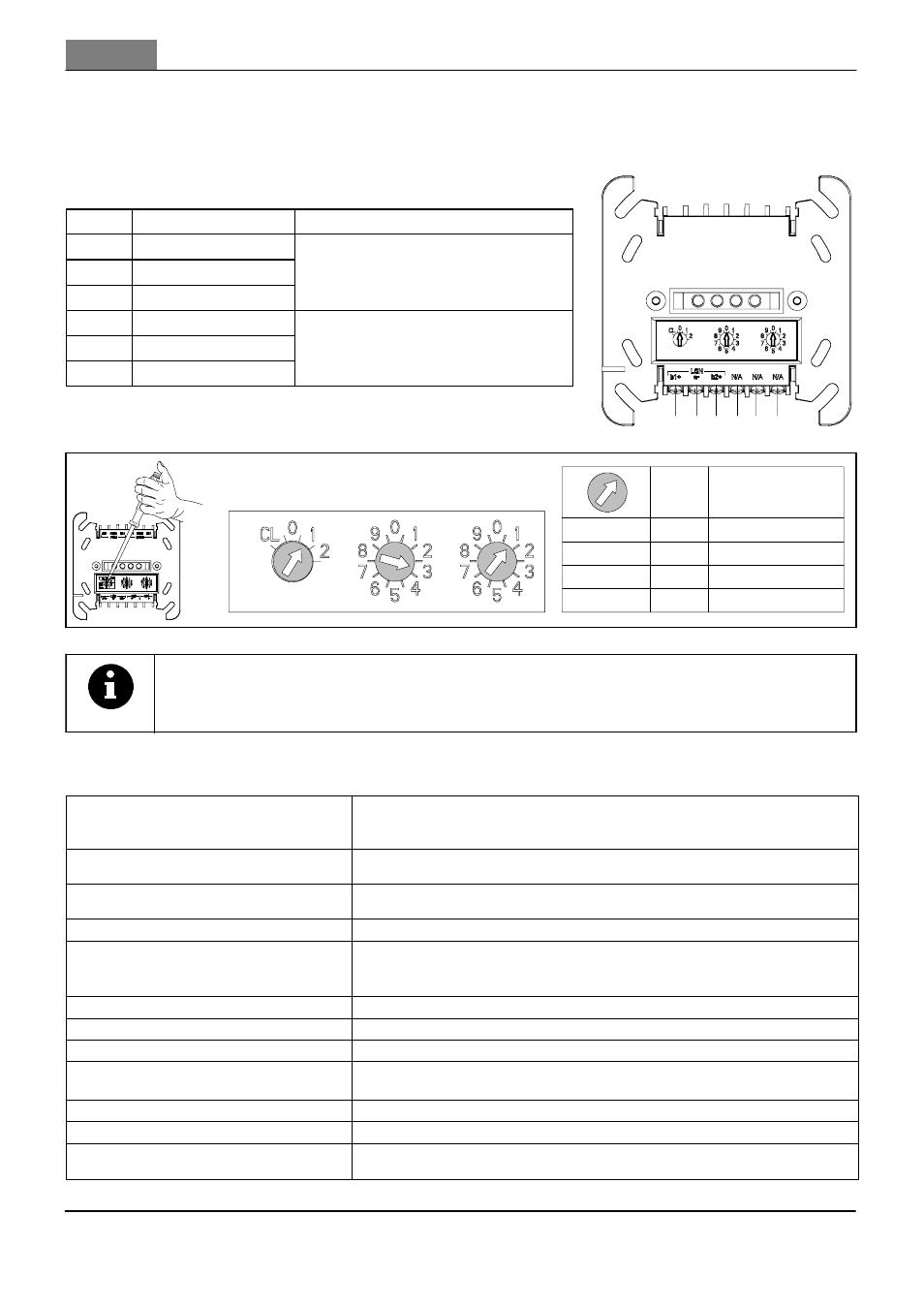

Opis proizvoda FLM-I 420-S Srpski
Bosch Sicherheitssysteme GmbH F.01U.003.287 | A3 | 2008.03 32 / 36
Opis funkcija
Izolator kratkog spoja izoluje alarmne zone u kojima se pojavio kratki spoj ili prekid zbog prekida kabla ili
uklanjanja detektora. To znači da funkcionisanje ostatka mreže ostaje očuvano.
Ožičenje
Stavka Opis Priključak
1 b1+
2 a- LSN
3 b2+
4 N/A slobodni priključci, npr. za
i j t t j
5 N/A
p j p
povezivanje u zatvoreno strujno
kolo pomoću spoljaš. pomoćnog
6 N/A
kolo pomoću spoljaš. pomoćnog
napona i za izolaciju
Podešavanje adrese
Režim rada/
X
XX X
X
X XX
X
CL 0 0
0 0 0
1...254
FPA-
5000 BZ 500 LSN
UEZ 2000 LSN
UGM 2020
255...299
_
_
_
_
D
D
D
D
Tehničke specifikacije
Podešavanje adrese 0 0 0 Zatvoreno strujno kolo / trakasti vod u LSN improved režimu
rada sa automatskim adresiranjem (sistem T-ogranak nije
moguć)
Podešavanje adrese 1...254 Zatvoreno strujno kolo / trakasti vod / sistem T-ogranak u LSN
improved režimu rada sa ručnim adresiranjem
Podešavanje adrese CL 0 0 Zatvoreno strujno kolo / trakasti vod u ”klasičnom” LSN režimu
rada
Ulazni napon (min. - maks.) 15 V DC - 33 V DC
Maksimalna potrošnja struje
- za vreme inicijalizacije
- posle inicijalizacije (iz LSN-a)
< 0,4 mA
< 0,25 mA
Klasa bezbednosti po IEC 60950 III
Klasa zaštite po IEC 60529 IP 54
Dozvoljena radna temperatura -20 °C . . . 50 °C
Dozvoljena temperatura za
skladištenje -25 °C . . . 85 °C
Dozvoljena relativna vlažnost < 96%
Materijal i boja kućišta PPO (Noryl), blešteće bela (RAL 9003)
Materijal kućišta modula interfejsa
Materijal nosača za kućište PPO (Noryl)
ABS + PC-Blend
5 6 3 4 1 2
INFO
Nije dozvoljeno da se koriste zajedno različiti režimi adresiranja.
