Productbeschrijving FLM-I 420-S Nederlands
Bosch Sicherheitssysteme GmbH F.01U.003.287 | A3 | 2008.03 26 / 36
Functies
De kortsluitisolator isoleert alarmzones waarin zich een kortsluiting of onderbreking voordoet doordat er
een draad is gebroken of een melder/detector is verwijderd. Hierdoor blijft de werking van de rest van
het netwerk behouden.

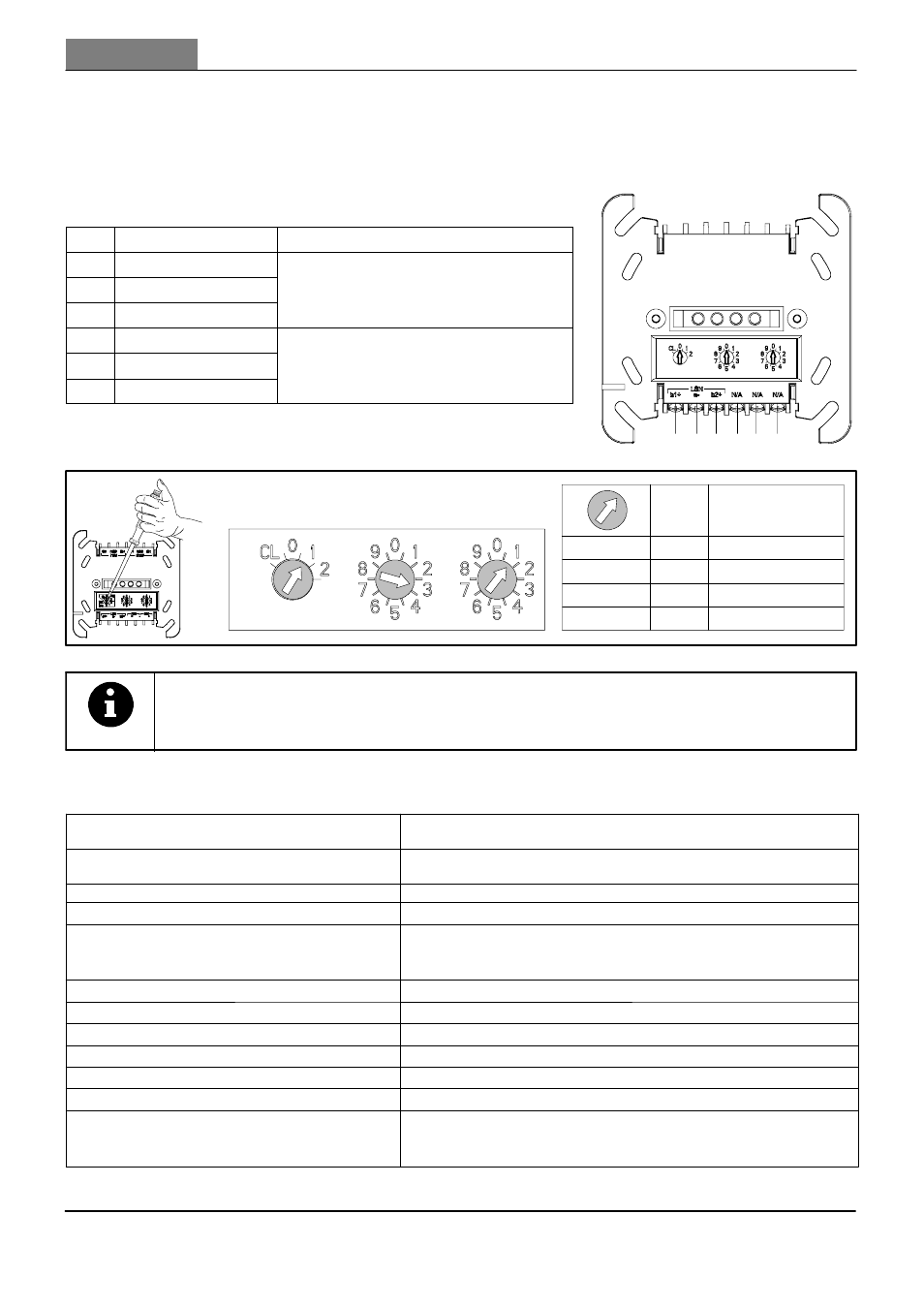

Bedrading
Pos. Beschrijving Aansluiting
1 b1+
2 a- LSN
3 b2+
4 N/A
vrije aansluitklemmen, bijv. voor het
5 N/A
vrije aansluitklemmen, bijv. voor het
doorlussen van een externe hulpvoe-
di f h i
6 N/A
p
ding en voor afscherming
Adres instelling
Modus/
X
XX X
X
X XX
X
CL 0 0
0 0 0
1...254
FPA-
5000 BZ 500 LSN
UEZ 2000 LSN
UGM 2020
255...299
_
_
_
_
D
D
D
D
Technische specificatie
Adresinstelling 0 0 0 Lus/Steeklijn in LSN improved-modus met automatische
adressering (T-aansluiting niet mogelijk)
Adresinstelling 1...254 Lus/Steeklijn/T-aftakking in LSN improved-modus met
handmatige adressering
Adresinstelling CL 0 0 Lus/Steeklijn in „klassieke” LSN-modus
Ingangsspanning (min. - max.) 15 V DC - 33 V DC
Maximaal stroomverbruik
- tijdens de initialisatie
- na de initialisatie (van LSN)
< 0,4 mA
< 0,25 mA
Veiligheidsklasse volgens IEC 60950 III
Beschermingsklasse volgens IEC 60529 IP 54
Toegestane bedrijfstemperatuur -20 °C . . . 50 °C
Toegestane opslagtemperatuur: -25 °C . . . 85 °C
Toegestane relatieve vochtigheid < 96%
Materiaal en kleur van de behuizing PPO (Noryl), signaalwit (RAL 9003)
Materiaal van de behuizing van de interfa-
cemodule
Materiaal van de opbouwbehuizing PPO (Noryl)
Kunststofcomposiet van ABS en PC
5 6 3 4 1 2
INFO
Het is niet toegestaan verschillende adresseermodi tegelijk te gebruiken.
