Описание изделия FLM-I 420-S Русский
Bosch Sicherheitssysteme GmbH F.01U.003.287 | A3 | 2008.03 30 / 36

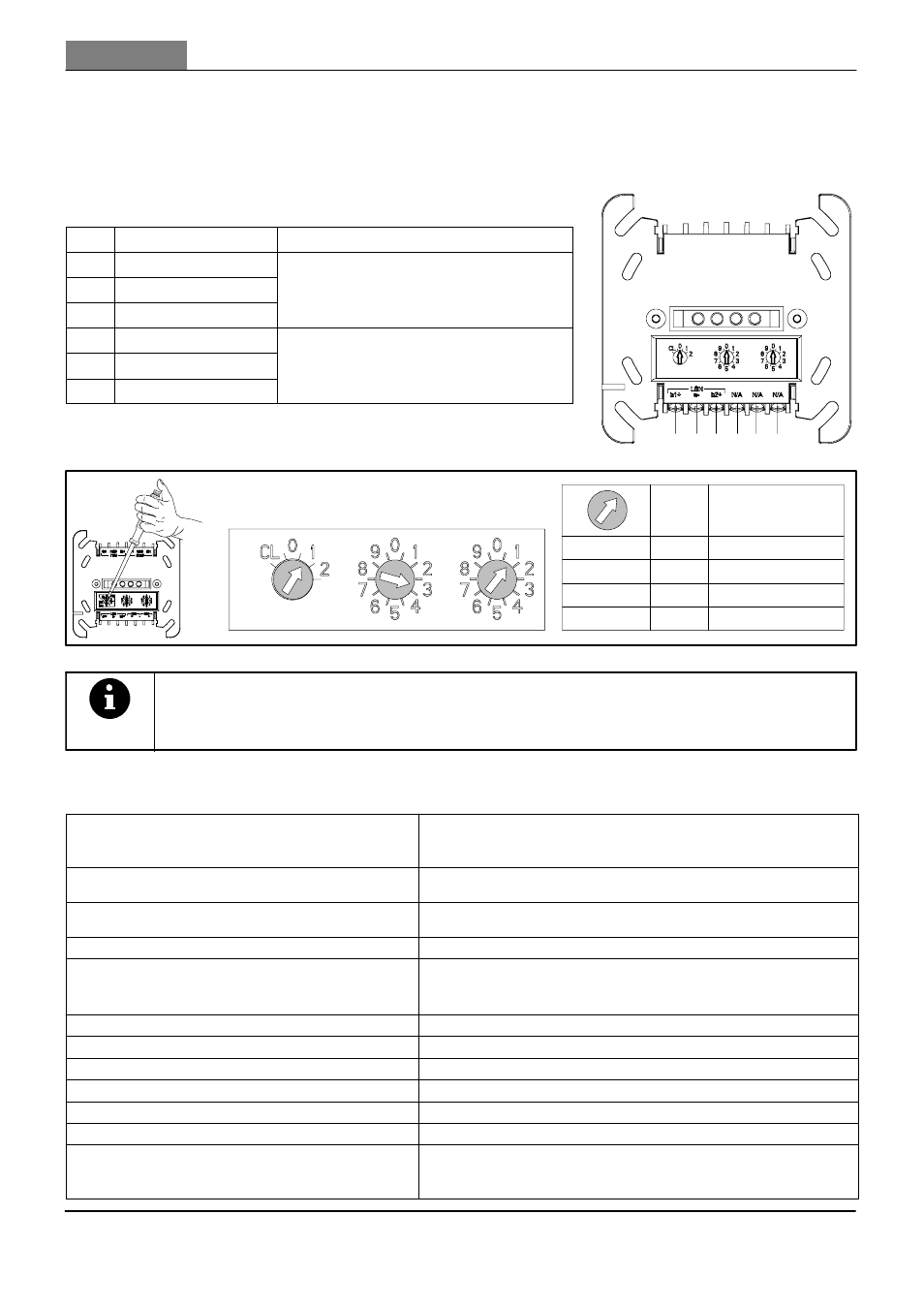

Принцип работы
Изолятор короткого замыкания изолирует участки шлейфов, в которых произошло короткое
замыкание или разрыв цепи вследствие повреждения кабеля или удаления детектора.
Это гарантирует сохранение функциональности остальнойсети.
Подключения
Поз. Описание Соединение
1 b1+
2 a- LSN
3 b2+
4 N/A
свободные клеммы, напр. для
5 N/A
свободные клеммы, напр. для
подключения внешн. дополнит.
6 N/A
д д
напряжение или для экранирования
Настройка адреса
Режим/
X
XX X
X
X XX
X
CL 0 0
0 0 0
1...254
FPA-
5000 BZ 500 LSN
UEZ 2000 LSN
UGM 2020
255...299
_
_
_
_
D
D
D
D
Технические характеристики
Настройка адреса 0 0 0 Кольцевойшлейф/Радиальныйшлейф в режиме LSN
improved с автоматическойадресацией(Т-тип
невозможен)
Настройка адреса 1...254 Кольцевойшлейф/Радиальныйшлейф/Т-тип в режиме
LSN improved с ручнойадресацией
Настройка адреса CL 0 0 Кольцевойшлейф/Радиальныйшлейф
в «классическом» режиме LSN
Напряжение на входе (мин - макс) 15 В пост. тока - 33 В пост. тока
Максимальное потребление тока
- в момент инициализации
- после инициализации (от LSN)
< 0,4 мА
< 0,25 мА
Класс безопасности III по IEC 60950
Класс защиты IEC 60529 IP 54
Допустимая температура эксплуатации -20 °C . . . 50 °C
Допустимая температура хранения -25 °C . . . 85 °C
Допустимая относительная влажность < 96%
Материал и цвет корпуса PPO (норил), белый(RAL 9003)
Материал корпуса интерфейсного модуля
Материал корпуса для установки на
поверхности PPO (норил)
ABS + PC-Blend
5 6 3 4 1 2
ИНФОР-
МАЦИЯ
Запрещается использовать различные способы адресации одновременно.
