Descrizione prodotto FLM-I 420-S Italiano
Bosch Sicherheitssysteme GmbH F.01U.003.287 | A3 | 2008.03 22 / 36
Descrizione delle funzioni
L’isolatore di corto circuito isola le aree nelle quali si verificano corto circuiti o interruzioni di elettricità
dovuti alla rottura di un cavo o alla rimozione di un rilevatore garantendo il funzionamento della parte di
rete non interessata dal problema.

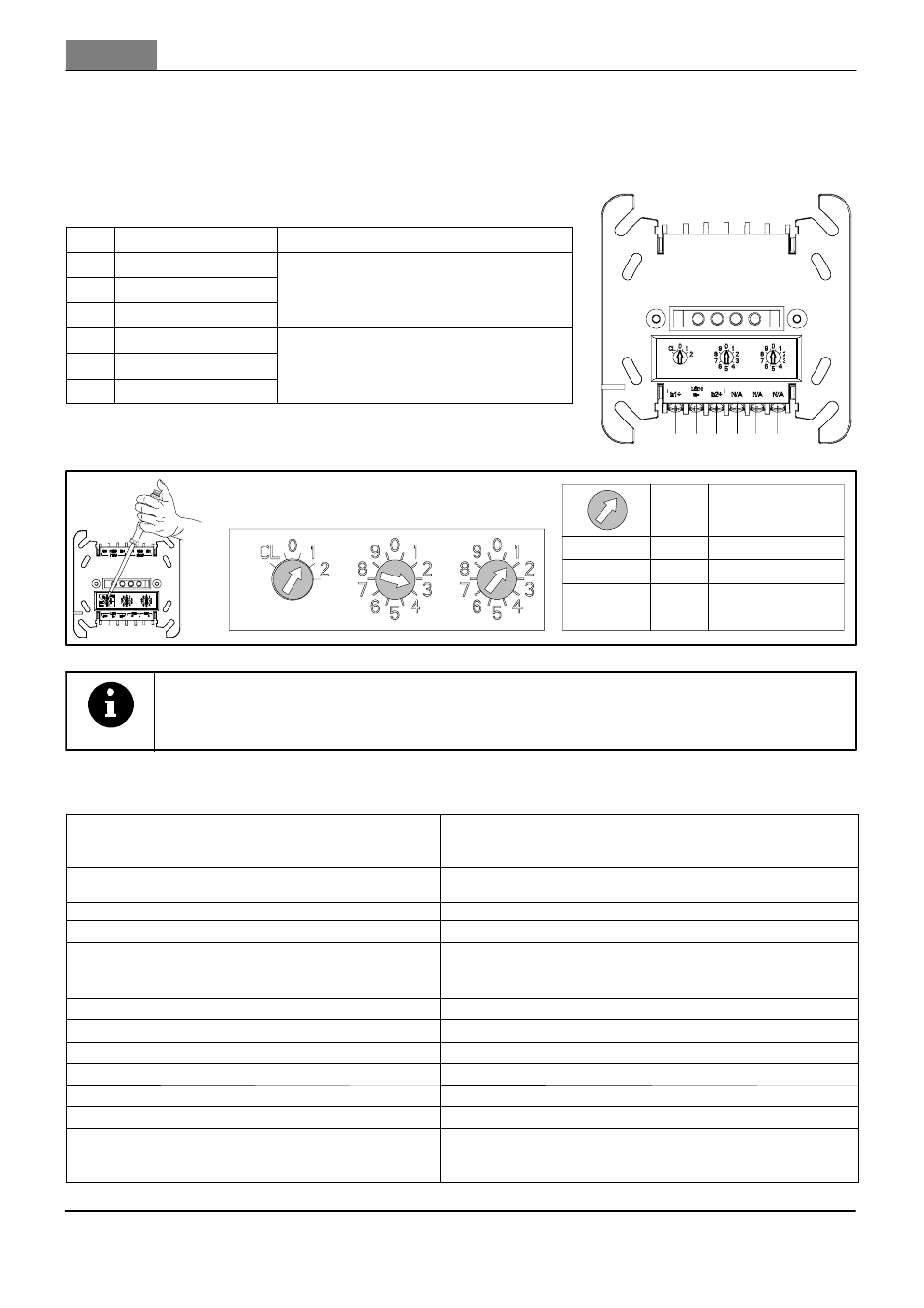

Cablaggio
Pos. Descrizione Collegamento
1 b1+
2 a- LSN
3 b2+
4 N/A
terminali disponibili, ad esempio per
5 N/A
terminali disponibili, ad esempio per
la tensione ausiliaria esterna pas-
l h
6 N/A
p
sante e per la schermatura
Impostazione indirizzamento
Modalitŕ/
X
XX X
X
X XX
X
CL 0 0
0 0 0
1...254
FPA-
5000 BZ 500 LSN
UEZ 2000 LSN
UGM 2020
255...299
_
_
_
_
D
D
D
D
Caratteristiche tecniche
Impostazione indirizzamento 0 0 0 Loop/diramazioni in modalità LSN improved con indi-
rizzamento automatico (Sistema t-tap non disponi-
bile)
Impostazione indirizzamento 1...254 Sistema loop/diramazioni/t-tap in modalità LSN im-
proved con indirizzamento manuale
Impostazione indirizzamento CL 0 0 Loop/diramazioni in modalità LSN „standard“
Tensione di ingresso (min - max) 15 VCC - 33 VCC
Consumo di corrente massimo
- in fase di inizializzazione
- dopo l’inizializzazione (da LSN)
< 0,4 mA
< 0,25 mA
Classe di sicurezza conforme a IEC 60950 III
Classe di protezione conforme a IEC 60529 IP 54
Temperatura operativa consentita -20 °C. . . 50 °C
Temperatura di stocaggio consentita -25 °C. . . 85 °C
Umidità relativa consentita < 96%
Materiale alloggiamento e colore PPO (Noryl), bianco (RAL 9003)
Materiale alloggiamento modulo di interfaccia
Materiale alloggiamento per montaggio su
superfici PPO (Noryl)
Blend ABS + PC
5 6 3 4 1 2
INFO
L’uso contemporaneo di più modalità di indirizzamento non è consentito.
